PMA4-8243LN+低噪声MMIC放大器的简述及特性说明

2026/9/7 14:01:18
浏览次数: 6

Mini-Circuits的PMA4-8243LN+是一款基于pHEMT的低噪声MMIC放大器，具有高增益和低功耗。该放大器的工作频率为8至24 GHz，具有典型的2.0 dB噪声系数、23.0 dB增益、+12.1 dBm P1dB和+23.9 dBm OIP3。该器件是自偏置的，需要+5 V的电源电压，与50Ω很好地匹配，并采用4x4 mm 24引脚QFN风格的小型封装，便于集成到密集的电路板布局中。

PMA4-8243LN+低噪声MMIC放大器的简述及特性说明

具备的特性

增益，典型值。23.0分贝

OIP3，典型。+23.9 dBm

典型噪声系数。2.0分贝

72 mA时+5 V电源自偏压

低功耗，360 mW

4x4 mm 24导联QFN型封装

应用

回程无线电系统

卫星通信

测试和测量设备

雷达、电子战和电子对抗防御系统

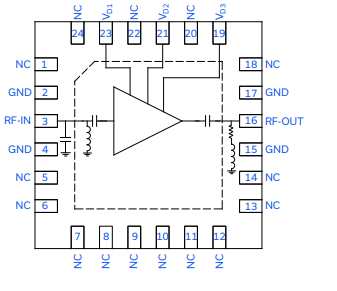

功能图（俯视图）

PMA4-8243LN+低噪声MMIC放大器的简述及特性说明
