TPS2121电源多路复用器的简述及特性、应用分析

2026/9/7 14:39:41

浏览次数: 5

TPS212x 器件是双输入、单输出 (DISO) 电源多路复用器 (MUX)，非常适合用于各种多电源系统。这些器件能够在可用输入之间自动检测、选择和无缝转换。

优先级可自动分配给最高输入电压或手动分配给较低的电压输入，以支持 ORing 和资源选择操作。优先级电压监控器用于选择输入源。

理想二极管运行用于在输入源之间无缝转换。在切换期间，需对压降进行控制以阻止反向电流的发生，并以最小的保持电容为负载提供不间断电源。

在启动和切换期间，需对电流进行限制以防止过流事件，同时在器件正常工作期间为其提供保护。可使用单个外部电阻器调节输出电流限制。

TPS212x 器件采用 WCSP 和小型 VQFN-HR 封装选项，可在 -40°C 至 125°C 的温度范围内正常运行。

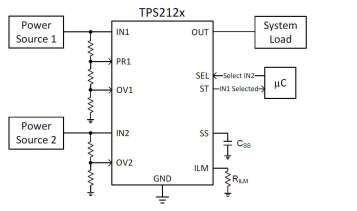

TPS2121电源多路复用器的简述及特性、应用分析

特性

• 宽工作电压范围：2.8V 至 22V

• 绝对最大输入电压为 24V

• 低导通电阻：

• TPS2121：56mΩ（典型值）

• 可调节过压监控器 (OVx)：

• 精度

• 可调节优先级监控器 (PR1)：

• 精度

• TPS2121 支持外部电压基准 (CP2)，精度

• 通道状态指示 (ST)

• 可调节输入建立时间 (SS)

• 可调节输出软启动时间 (SS)

• TPS2121 快速输出切换 (tSW)：5µs（典型值）

• 启用输入的低 Iq：200µA（典型值）

• 禁用输入的低 Iq：10µA（典型值）

• 手动输入源选择 (OVx)

• 过热保护 (OTP)

应用

• 备用电源

• 输入源选择

• 多电池管理

• EPOS 和条形码扫描仪

• 楼宇自动化和监控

• 跟踪和远程信息处理
