LT3575单片开关稳压器IC的简述及特性、应用说明

2026/9/7 14:46:47

浏览次数: 5

LT3575是一款专为隔离反激拓扑设计的单片开关稳压器。调节时不需要第三绕组或光隔离器。该部分直接从初级侧反激波形感测隔离输出电压。2.5A、60V NPN电源开关与所有控制逻辑集成到16引脚TSSOP封装中。

LT3575的输入电源电压为3V至40V，无需外部电源开关即可提供高达14W的输出功率。LT3575利用边界模式操作提供了一种具有改进负载调节的小型磁性解决方案。

输出电压很容易通过两个外部电阻器和变压器匝数比来设置。现成的变压器可用于许多应用。

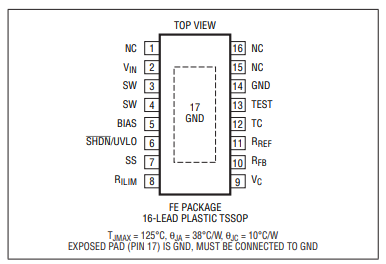

LT3575单片开关稳压器IC的简述及特性、应用说明

特性

•3V至40V输入电压范围

•2.5A、 60V集成NPN电源开关

•边界模式操作

•调节时不需要变压器第三绕组或光隔离器

•改进的初级侧绕组反馈负载调节

•带两个外部电阻器的VOUT装置

•内部偏置电源和功率NPN驱动器的BIAS引脚

•可编程软启动

•可编程电源开关电流限制

•热增强型16导联TSSOP

应用

•工业、汽车和医疗隔离电源
