LTC4311低电压 I2C/SMBus 加速器IC的简述及特性

2026/9/8 14:12:46
浏览次数: 7

LTC4311是一种双I2C有源上拉，旨在提高总线负载条件下的数据传输速度和可靠性，远远超过400pF I2C规范限制。LTC4311在1.6V至5.5V的电源电压下工作，也与SMBus兼容。

LTC4311通过使用两个限摆上拉电流，允许多个设备连接或更长、更电容的互连，而不会影响转换速率或总线性能。

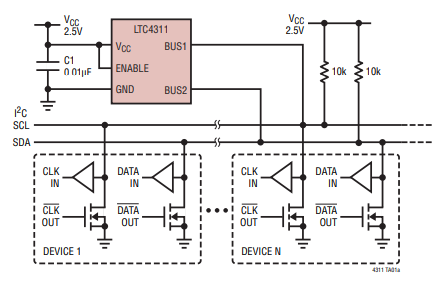

LTC4311低电压 I2C/SMBus 加速器IC的简述及特性

在正总线转换期间，LTC4311提供限摆上拉电流，以将I2C或SMBus线快速转换为总线上拉电压。在负转换或稳定直流电平期间，禁用电流以提高负转换速率，并提高低状态噪声容限。如果SCL和SDA都为高，自动检测待机模式会降低电源电流。禁用时，LTC4311将进入低电流（<5μA）关机状态。

LTC4311提供2mm×2mm×0.75mm DFN和SC70封装。

特性

■ 改进I2C总线上升时间转换

■ 确保I2C总线上多个设备的数据完整性。

■ 宽电源电压范围：1.6V至5.5V

■ 提高低状态噪声容限

■ 工作频率高达400kHz

■ 自动检测低功耗待机模式

■ 低（<5μA）电源电流关闭

■ 禁用或断电时不加载总线

■ 强回转有限上拉电流

■ ±8kV人体模型ESD坚固性

■ 2mm×2mm DFN和SC70封装

应用

■ 笔记本电脑和掌上电脑

■ 便携式仪器

■ 电池充电器

■ 工业控制

■ 电视/视频产品

■ ACPI SMBus接口
