KEMET SCF21X和SCT21X线圈是具有各种特性的共模扼流圈。这些环形线圈采用纳米晶金属和锰锌铁氧体磁芯设计，可用于各种噪声对抗领域。
优势
•SCF21X的纳米晶金属芯
•SCT21X用锰锌铁氧体10HT
•超高电感
•超高渗透性
•工作温度范围为-40°C至+130°C
•UL 94 V-0阻燃等级底座和盖子
应用程序
•视听设备
•工业设备
•家用电器
•电源
铁氧体材料的磁导率

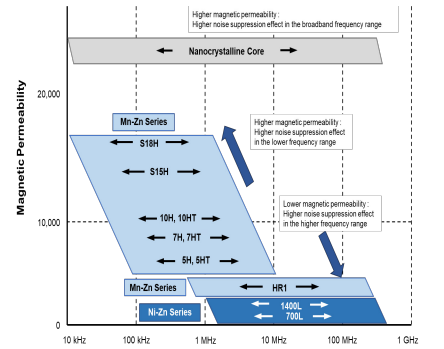

为了实现最有效的降噪，根据目标频带选择材料非常重要。根据其磁导率，特定的铁氧体材料或金属材料在特定频带内是有效的。图1显示了每种材料的磁导率与相应有效带范围之间关系的示意图。
具有较高磁导率的铁氧体材料在较低频率范围内有效，而具有较低磁导率的铁素体材料在较高频率范围内也有效。因此，Mn-Zn产品主要用于降低传导噪声，而Ni-Zn产品通常用于辐射噪声对策。然而，金属材料在低频和高频的宽带频率范围内都是有效的。
有效频率范围因铁芯形状、尺寸和绕组数量而异。如图所示，磁导率的频率依赖性仅供参考。应在实际设备上进行测试，以确定其有效性。
S18H、S15H、10H、10HT、7H、7HT、5H、5HT、HR1、1400L和700L是KEMET专有的铁氧体材料名称。其他材料可应要求提供。
产品储存注意事项
交流线路滤波器应存放在正常工作环境中。虽然扼流圈本身在其他环境中非常坚固，但暴露在高温、高湿度、腐蚀性环境和长期储存中会降低可焊性。
KEMET建议最高储存温度不超过40°C，最高储存湿度不超过70%相对湿度。大气中应无含氯和含硫化合物。应尽量减少温度波动，以避免零件凝结。避免在强磁场附近储存，因为这可能会使产品磁化。
为了优化可焊性，应及时使用交流线路滤波器库存，最好在收到后6个月内使用。
