NL5X4002是一款2位可配置的双电源双向自动感应转换器，不需要方向控制引脚。A和B端口设计用于分别跟踪两个不同的电源轨VCCA和VCCB。VCCA和VCCB电源轨都可以从1.65 V到5.5 V进行配置。这允许VCCA侧的电压逻辑信号转换为VCCB侧的较低、较高或等值电压逻辑信号，反之亦然。
NL5X4002转换器在I/O线上集成了10 kΩ上拉电阻器。集成上拉电阻器用于将I/O线向上拉到VCCA或VCCB。这些器件非常适合I2C通信总线等开漏应用。
特点
•宽VCCA、VCCB工作范围：1.65 V至5.5 V
•VCCA和VCCB是独立的
–VCCA可能大于、等于或小于VCCB
•24 Mbps保证数据速率的高速
•低比特间偏斜
•过压容限启用和I/O引脚
•非优先通电顺序
•集成10kΩ上拉电阻器（NL5X4002）

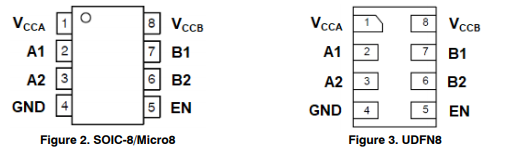

•可用包装：SOIC-8、Micro8、UDFN8
•-Q后缀，适用于需要独特现场和控制变更要求的汽车和其他应用；AEC-Q101合格，PPAP能力
•这些设备无铅、无卤素/BFR，符合RoHS标准
典型应用
•I2C、SMBus、PMBus
•低压ASIC电平转换
•移动电话、PDA、相机
应用信息
电平转换器架构
NL5X4002自动感应转换器提供双向电压电平转换，以在多个电源电压系统中传输数据。这些设备有两个电源电压，VCCA和VCCB，它们设置了转换器输入侧和输出侧的逻辑电平。当用于将数据从A端口传输到B端口时，参考VCCA电源的输入信号被转换为逻辑电平与VCCB匹配的输出信号。以类似的方式，B到a的转换将具有与VCCB兼容的逻辑电平的输入信号转换为与VCCA匹配的输出信号。
这些设备由两个双向通道组成，它们独立地确定数据流的方向，而不需要定向引脚。单触发电路检测上升的输入信号，然后减少输出信号从低到高的上升时间。
NL5X4002转换器的每个输入/输出通道都有一个内部10 kΩ上拉电阻器。通过将外部电阻器与内部10kΩ电阻器并联连接，可以减小上拉电阻器的幅度。
输出性能
漏极开路输出的上升（tR）和下降（tF）时序参数取决于上拉电阻器的大小。此外，传播时间（tPD）、偏斜（tSKEW）和最大数据速率取决于连接到转换器的设备的阻抗。
启用输入
这些设备具有启用引脚（EN），可在I/O引脚处提供三态操作。将EN引脚驱动到低逻辑电平可以最大限度地降低设备的功耗，并将a和B端口驱动到高阻抗状态。当EN引脚等于逻辑高信号时，发生正常的转换操作。EN引脚参考VCCA电源，具有过压耐受（OVT）保护。
电源指南
在正常操作期间，电源电压VCCA可以大于、小于或等于VCCB。电源的顺序在加电操作期间不会损坏设备。
为了获得最佳性能，应在VCCA和VCCB电源引脚上使用0.01μF至0.1μF的去耦电容器。陶瓷电容器是一种很好的设计选择，可以过滤和旁路电压线上的任何噪声信号到PCB的接地平面。通过将电容器尽可能靠近电源和接地引脚，同时尽量减少PCB连接迹线，可以最大限度地提高抗噪性。
