八合一解码器/多路分解器高性能硅栅CMOS MC74HC238A简述

2026/9/15 14:42:28
浏览次数: 2

MC74HC238A的引脚与LS238相同。设备输入与标准CMOS输出兼容；使用上拉电阻，它们与LSTTL输出兼容。

八合一解码器/多路分解器高性能硅栅CMOS MC74HC238A简述

HC238A将三位地址解码为八个活动高输出之一。该设备具有三个芯片选择输入，两个低电平和一个高电平，以方便解复用、级联和芯片选择功能。多路分解功能是通过使用地址输入来选择所需的设备输出来实现的；其中一个芯片选择器用作数据输入，而其他芯片选择器保持在活动状态。

八合一解码器/多路分解器高性能硅栅CMOS MC74HC238A简述

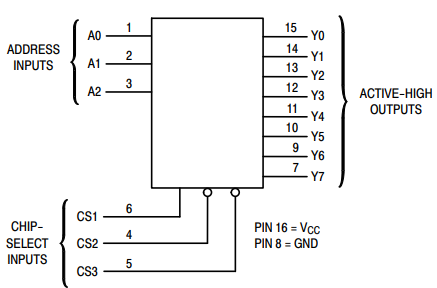

逻辑图

特点

•输出驱动能力：10个LSTTL负载

•输出直接连接到CMOS、NMOS和TTL

•工作电压范围：2.0 V至6.0 V

•低输入电流：1.0µA

•CMOS器件的高抗噪特性

•符合JEDEC第7A号标准规定的要求

•芯片复杂性：100个FET或29个等效栅极
