onsemi安森美 NL37WZ04 三重逆变器的简述说明

2026/9/15 14:47:17

浏览次数: 2

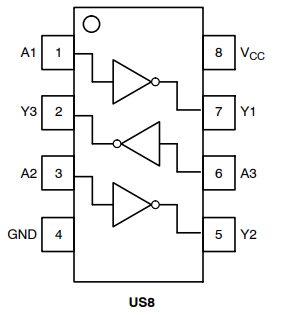

NL37WZ04是一款高性能三重逆变器，工作电压为1.65 V至5.5 V。

特点

•设计用于1.65 V至5.5 V VCC操作

•VCC=5 V时为2.3 ns tPD（典型值）

•输入/输出过压容限高达5.5 V

•IOFF支持部分掉电保护

•3.0 V时24 mA的源/汇

•提供US8包装

•芯片复杂度<100 FET

•Q后缀适用于需要独特现场和控制变更要求的汽车和其他应用；AEC-Q100合格，PPAP能力

•这些设备无铅、无卤素/BFR，符合RoHS标准
