ADI(亚德诺)0.01 GHz至20 GHz低噪声放大器ADL8100的简述说明

2026/9/15 15:00:40
浏览次数: 3

ADL8100是一种砷化镓（GaAs）、单片微波集成电路（MMIC）、伪晶高电子迁移率晶体管（pHEMT）、宽带低噪声放大器（LNA），工作频率为0.01 GHz至20 GHz。

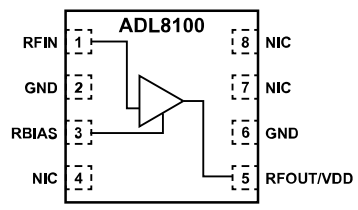

ADI(亚德诺)0.01 GHz至20 GHz低噪声放大器ADL8100的简述说明

ADL8100在0.01 GHz至6 GHz时提供20 dB的典型增益，在6 GHz至14 GHz时提供2.5 dB的典型噪声系数，在0.01 GHz到6 GHz时的典型输出三阶截距（OIP3）为38 dBm，在5 V电源电压下只需要220 mA。可以以牺牲OIP3和输出功率为代价来降低功耗。ADL8100还具有直流耦合的输入和输出，内部匹配为50Ω。

ADL8100需要安装在符合RoHS标准的2毫米×2毫米8导联LFCSP中。

特点

低噪声系数：6 GHz至14 GHz时典型为2.5 dB

单正电源（自偏置）

高增益：0.01 GHz至6 GHz的典型增益为20 dB

高OIP3:0.01 GHz至6 GHz的典型值为38 dBm

符合RoHS标准，2毫米×2毫米，8导联LFCSP

应用程序

卫星通信

电信

民用雷达

军用雷达

气象雷达
