安森美FAN7380单片半桥栅极驱动IC的简述及特点

2026/9/15 15:26:19
浏览次数: 4

FAN7380是一款单片半桥栅极驱动IC，适用于工作电压高达+600 V的MOSFET和IGBT。onsemi的高压工艺和共模噪声消除技术可在高dv/dt噪声环境下稳定运行高压侧驱动器。

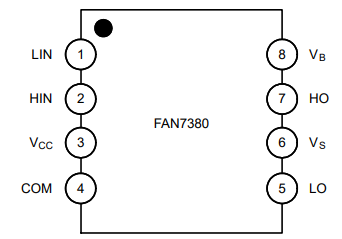

安森美FAN7380单片半桥栅极驱动IC的简述及特点

电平移位电路允许高侧栅极驱动器操作高达VS=9.8 V（典型值），VBS=15 V。输入逻辑电平与标准TTL系列逻辑门兼容。内部直通保护电路提供100ns的死区时间，以防止输出开关器件在过渡期同时导通。当VCC和VBS低于指定的阈值电压时，两个通道的UVLO电路都能防止故障。输出驱动器通常分别以90mA/180mA的电流源/汇，适用于荧光灯/紧凑型荧光灯镇流器应用和需要低di/dt噪声的系统。

特点

浮动通道设计用于+600 V的自举操作

通常，两个通道的源电流/吸收电流驱动能力均为90mA/180mA

共模dv/dt噪声消除电路

VCC=VBS=15 V时信号传播的允许负VS摆动范围扩展至9.8 V

VCC和VBS电源范围为10 V至20 V

两个通道的UVLO功能

TTL兼容输入逻辑阈值电平

匹配传播延迟低于50ns

内置100ns死区时间控制功能

输出与输入信号同相

这是一款无铅设备

典型应用

荧光灯镇流器

紧凑型荧光灯镇流器
