LTC3805反激式 DC/DC 控制器IC的概述及特性说明

2026/9/16 14:17:01
浏览次数: 6

LTC3805是用于反激式DC/DC转换器的电流模式控制器，设计用于在高输入和输出电压转换器应用中驱动N沟道MOSFET。工作频率和斜率补偿可以通过外部电阻器编程。可编程过电流感应保护转换器免受短路。软启动可以使用外部电容器进行编程，软启动电容器还可以编程自动重启功能。

LTC3805提供±1.5%的输出电压精度，在正常运行期间仅消耗360µA的静态电流，在微功率启动期间仅消耗40µA。使用9.5V内部分流稳压器，LTC3805可以通过电阻器从高VIN供电，也可以直接从9V或更低的低阻抗直流电压供电。

LTC3805反激式 DC/DC 控制器IC的概述及特性说明

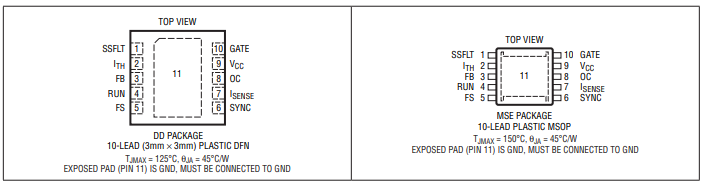

LTC3805提供10引脚MSOP封装和3mm×3mm DFN封装。

特性

VIN和VOUT仅受外部组件限制

可调斜率补偿

带自动重启的可调过电流保护

可调工作频率（70kHz至700kHz），带一个外部电阻器

可与外部时钟同步

±1.5%参考精度

电流模式操作，实现出色的线路和负载瞬态响应

具有精确阈值和可调滞后的RUN引脚

使用一个外部电容器进行可编程软启动

低静态电流：360µA

小型10导联MSOP和3mm×3mm DFN

应用

电信电源

42V和12V汽车电源

隔离电子设备
在线留言询价
推荐阅读
  • AD5522集成16位电平设置DAC的简述及特性、应用说明
    点击次数: 2
    2026-09-18
    AD5522是一款高性能、高度集成的参数测量单元，由四个独立的通道组成。每个每引脚参数测量单元（PPMU）通道包括五个16位电压输出DAC，用于设置力电压输入、钳位输入和比较器输入（高和低）的可编程输入电平。有五个可编程的力和测量电流范围可供选择，范围从±5μA到±80mA。其中四个范围使用片上传感电阻器；使用片外感测电阻器，每个通道可提供高达±80mA的高电流范围。超过±80mA的电流需要外部放大器。低电容DUT连接（FOHx和EXTFOHx）确保该设备适用于无继电器测试系统。PMU功能通过与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的简单3线串行接口进行控制。50 MHz的接口时钟允许快速更新模式。还支持83 MHz的低压差分信号（LVDS）接口协议。每个通道都提供比较器输出，用于设备通断测试和表征。控制寄存器允许用户轻松更改力或测量条件、DAC电平和选定的电流范围。SDO（串行数据输出）引脚允许用户为诊断目的读回信息。特点四参数测量单元（PMU）FV、FI、FN（高Z）、MV、MI功能4个可编程电流范围（内部RSENSE）±5μA、±20μA、？00μA和？mA1个可编程电流范围高达±80mA（外部RSENSE）22.5 V FV范围，不对称操作集成16位DAC提供可编程电平片上增益和偏移校正适用于无继电器系统的低电容输出每个通道的片上比较器FI电压钳和FV电流钳保护驱动放大器系统PMU连接可编程温度关机SPI和LVDS兼容接口紧凑型80引脚TQFP，带外露焊盘（顶部或底部）应用程序自动测试设备（ATE）每引脚参数测量单位连续性和泄漏测试设备电源仪器仪表源测量单位（SMU）精密测量
  • MAX3051低电源电流CAN收发器的优势及特点分析
    点击次数: 2
    2026-09-18
    MAX3051连接CAN协议控制器和控制器局域网（CAN）中总线的物理线路。MAX3051为总线提供差分传输能力，为CAN控制器提供差分接收能力。MAX3051主要用于不需要汽车行业（ISO 11898）规定的严格故障保护的+3.3V单电源应用。MAX3051具有四种不同的操作模式：高速、斜坡控制、待机和关机模式。高速模式允许数据速率高达1Mbps。斜率控制模式可用于对发射机的转换速率进行编程，以实现高达500kbps的数据速率。这减少了EMI的影响，从而允许使用非屏蔽的绞合或并联电缆。在待机模式下，发射器关闭，接收器拉高，将MAX3051置于低电流模式。在关机模式下，发射器和接收器关闭。MAX3051输入共模范围为-7V至+12V，超过了ISO 11898规范的-2V至+7V。这些特性以及可编程的转换速率限制使该零件成为非汽车、恶劣环境的理想选择。MAX3051提供8引脚SO和SOT23封装，可在-40°C至+85°C的扩展温度范围内运行。优势与特点•使用具有相同LDO的3V微控制器•低+3.3V单电源操作•共模范围超过ISO 11898标准（-2V至+7V）•宽-7V至+12V共模范围•使用最小的电路板空间•SOT23封装•灵活的操作优化了性能和功耗，减少了散热•四种操作模式高速运行高达1Mbps降低EMI的斜率控制模式（高达500kbps）待机模式低电流关机模式•强大的保护提高了系统可靠性•±12kV人体模型ESD保护•热关机•电流限制应用程序•打印机JetLink•工业控制和网络•电信背板•消费者应用
  • AD7192低噪声完整模拟前端的接地和布局分析
    点击次数: 2
    2026-09-18
    AD7192是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。接地和布局因为模拟输入和参考输入是差分的，所以模拟调制器中的大多数电压都是共模电压。该部件的高共模抑制消除了这些输入上的共模噪声。AD7192的模拟和数字电源是独立的，并且是单独固定的，以尽量减少设备模拟和数字部分之间的耦合。数字滤波器可抑制电源上的宽带噪声，调制器采样频率的整数倍除外。将R-C滤波器连接到每个模拟输入引脚，以在调制器采样频率下提供抑制。建议每个模拟输入端串联一个100Ω电阻器，模拟输入引脚之间有一个0.1µF电容器，每个模拟输入到AGND的电容器为0.01µF。数字滤波器还可以从模拟和参考输入中去除噪声，前提是这些噪声源不会使模拟调制器饱和。因此，AD7192比传统的高分辨率转换器更不受噪声干扰。然而，由于AD7192的分辨率如此之高，转换器的噪声水平如此之低，因此必须注意接地和布局。容纳ADC的印刷电路板（PCB）的设计必须使模拟和数字部分分开并限制在板的某些区域。这便于使用易于分离的接地平面。最小蚀刻技术通常最适合接地平面，因为它提供了最佳的屏蔽。虽然AD7192具有用于模拟和数字接地的单独引脚，但AGND和DGND引脚通过基板在内部连接在一起。因此，除非接地平面在AD7192附近连接在一起，否则用户不得将这两个引脚绑在单独的接地平面上。在AGND和DGND连接到系统中其他地方（即系统的电源）的系统中，不应在AD7192处再次连接，因为会产生接地回路。在这些情况下，建议将AD7192的接地引脚连接到AGND平面。在任何布局中，用户都必须记住系统中的电流流动，确保所有电流的路径尽可能接近电流到达目的地的路径。避免强迫数字电流流过AGND。避免在器件下方运行数字线路，因为这会将噪声耦合到...
  • 恩智浦PCA9306电压电平转换器IC的概述
    点击次数: 2
    2026-09-18
    PCA9306是一个双双向I²C总线和SMBus电压电平转换器，具有启用（EN）输入。PCA9306允许在1.0 V和5 V之间进行双向电压转换，而无需使用方向引脚。开关的低ON状态电阻（RON）允许以最小的传播延迟进行连接。当EN为高时，转换器开关打开，SCL1和SDA1 I/O分别连接到SCL2和SDA2 I/O，允许端口之间的双向数据流。当EN为低时，转换器开关关闭，端口之间存在高阻抗状态。PCA9306不是像PCA9509或PCA9517A那样的总线缓冲器，当总线两侧连接时，它既提供电平转换，又物理隔离总线两侧的电容。PCA9306仅在设备禁用时隔离两侧，并在激活时提供电压电平转换。PCA9306也可用于运行两条总线，一条工作频率为400 kHz，另一条工作温度为100 kHz。如果两条总线以不同的频率运行，当需要另一条总线的400 kHz运行时，必须隔离100 kHz总线。如果控制器以400kHz运行，由于转换器增加的延迟，最大系统工作频率可能小于400kHz。与标准I²C总线系统一样，需要上拉电阻器在转换器总线上提供逻辑高电平。PCA9306具有I²C总线的标准开路集电极配置。这些上拉电阻器的大小取决于系统，但转换器的每一侧都必须有一个上拉电阻器。该设备设计用于标准模式、快速模式和快速模式加I²C总线设备，以及SMBus设备。最大频率取决于RC时间常数，但通常支持>2 MHz。当SDA1或SDA2端口为低电平时，夹具处于ON状态，SDA1和SDA2端口之间存在低电阻连接。假设当SDA2端口为高时，SDA2端口上的电压较高，则SDA1端口的电压限制为VREF1设置的电压。当SDA1端口为高时，SDA2端口被上拉电阻器拉到漏极上拉电源电压（Vpu（D））。此功能允许用户选择的较高和较低电压之间的无缝转换，而不需要...
  • ADCLK948超快时钟扇出缓冲器的PCB布局注意事项
    点击次数: 1
    2026-09-18
    ADCLK948是一款超快时钟扇出缓冲器，采用ADI公司专有的XFCB3硅-锗（SiGe）双极性工艺制造，设计用于要求低抖动的高速应用。PCB布局注意事项ADCLK948缓冲器专为超高速应用而设计。因此，必须使用高速设计技术来实现指定的性能。作为多层板的一部分，将低阻抗电源平面用于负电源（VEE）和正电源（VCC）平面至关重要。为开关电流提供最低电感返回路径可确保目标应用中的最佳性能。以下对GND平面的引用假设VEE电源平面接地以进行LVPECL操作。注意，对于ECL操作，VCC电源平面成为接地平面。充分绕过输入和输出电源也很重要。将1µF电解旁路电容器放置在每个VCC电源引脚到GND平面的几英寸内。此外，将多个高质量的0.001µF旁路电容器尽可能靠近每个VCC电源引脚，并用冗余通孔将电容器连接到GND平面。仔细选择高频旁路电容器，以获得最小电感和ESR。为了提高高频旁路的有效性，请尽量减少寄生布局电感。此外，避免输入和输出传输线上的不连续性，因为这会影响抖动性能。在50Ω的环境中，输入和输出匹配对性能有重大影响。缓冲器为CLKx和CLKx输入提供内部50Ω终端电阻器。通常，返回侧连接到提供的参考引脚。使用陶瓷电容器小心地绕过终端电势，以防止由于终端返回路径中的寄生电感导致的输入信号上的不期望的畸变。如果输入端直流耦合到电源，请注意确保引脚在额定输入差模和共模范围内。如果返回是浮动的，则设备具有100Ω的交叉端接，但电源必须控制共模电压并提供输入偏置电流。输入引脚之间有ESD/箝位二极管，以防止应用程序对输入晶体管产生过大的偏移。ESD二极管没有针对最佳交流性能进行优化。当需要夹具时，建议使用合适的外部二极管。
