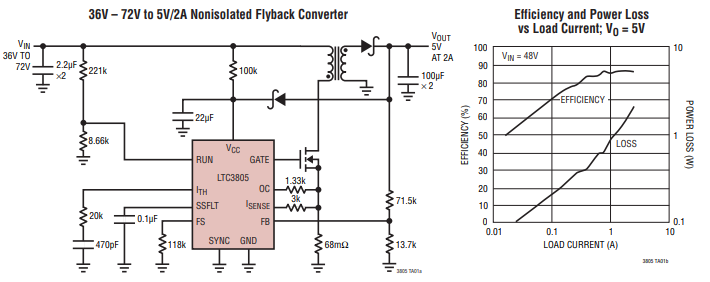

LTC3805是用于反激式、升压式和SEPIC DC/DC转换器的可编程频率电流模式控制器。
LTC3805的设计使其引脚都不需要与它所属的电源电路的输入或输出电压接触，从而可以转换远远超过LTC3805绝对最大额定值的电压。
主控制回路
外部电阻分压器向FB引脚提供输出电压的一小部分。分压器的设计使得当输出处于所需电压时，FB引脚电压等于800mV的内部参考电压。如果负载电流增加，输出电压会略微降低，导致FB引脚电压降至800mV参考值以下。误差放大器通过向ITH引脚馈送电流来响应，导致其电压升高。
相反，如果负载电流减小，FB电压会升高到800mV参考值以上，误差放大器会从ITH引脚吸收电流，导致其电压下降。
ITH引脚处的电压控制由振荡器、电流比较器和SR锁存器形成的脉宽调制器。具体来说，ITH引脚上的电压设置了电流比较器的跳闸阈值。电流比较器的ISENSE输入监测与外部MOSFET源极串联的外部电流感测电阻器两端的电压。
在循环开始时，LTC3805的振荡器设置SR锁存器并打开外部功率MOSFET。通过外部功率MOSFET的电流上升，ISENSE引脚上的电压也上升。当ISENSE引脚上的电压超过与ITH引脚上电压成比例的电压时，LTC3805的电流比较器会跳闸。这将重置SR锁存器并关闭外部功率MOSFET。通过这种方式，通过外部MOSFET和反激变压器的初级和次级绕组的峰值电流水平由ITH引脚上的电压控制。如果电流比较器没有跳闸，LTC3805会自动将占空比限制为80%，重置SR锁存器，并关闭外部MOSFET。
从FB引脚到误差放大器、电流比较器和SR锁存器的路径实现了闭环电流模式控制，该控制需要根据输入电压或输出电流的变化来调节输出电压。例如，如果负载电流增加，输出电压会略微降低，并且检测到这一点，误差放大器会从ITH引脚提供电流，提高电流比较器阈值，从而增加通过变压器初级和次级的峰值电流。这为负载提供了更多的电流，并将输出电压恢复到所需的水平。
ITH引脚用作控制回路的补偿点。通常，外部串联RC网络从ITH连接到地，并被选择用于对负载和线路瞬态的最佳响应。该RC网络的阻抗将误差放大器的输出电流转换为ITH电压，ITH电压设置电流比较器阈值，并对电压调节回路的动态产生相当大的影响。
