德州仪器TPS53513降压转换器的简述及特性、应用说明

2026/9/16 14:31:03
浏览次数: 5

TPS53513器件是一款具有自适应导通时间D-CAP3控制模式的小尺寸同步降压转换器。此器件简单易用，具有较少的外部组件数量，可适用于空间受限的电源系统。

该器件具有高性能集成MOSFET、精度为0.5%的0.6V电压基准和一个集成的升压开关。具有竞争力的特性包括极少的外部组件数量、快速的负载瞬态响应、自动跳跃模式操作、内部软启动控制，并且不需要补偿。

强制持续导通模式(FCCM)有助于满足高性能DSP和FPGA的严格电压调节精度要求。TPS53513器件采用28引脚VQFN封装，额定工作环境温度范围为–40°C到+85°。

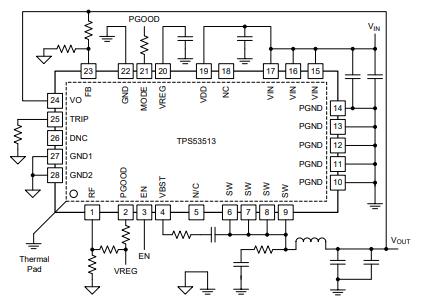

德州仪器TPS53513降压转换器的简述及特性、应用说明

特性

•集成型13.8mΩ和5.9mΩMOSFET，具有8A持续输出电流

•支持所有陶瓷输出电容器

•基准电压600mV（耐受幅度±0.5%）

•输出电压范围：0.6V至5.5V

•D-CAP3™控制模式，此模式具有快速负载阶跃响应

•针对轻负载时高效率的自动跳跃Eco-mode™模式

•针对严格输出纹波和电压要求的强制连续传导模式(FCCM)

•8个可在250kHz至1MHz之间选择的频率设置

•预充电启动能力

•内置输出放电电路

•开漏电源正常输出

•3.5mm×4.5mm28引脚超薄型四方扁平无引线(VQFN)封装

应用

服务器和云计算负载点(POL)

宽带、网络互联及光纤通信基础设施

输入输出(I/O)电源

在WEBENCH设计中心中提供支持
