TMC262驱动器的定义及功能和优点说明

2026/9/17 14:53:35
浏览次数: 3

用于两相步进电机的TMC262驱动器包括高分辨率微步进、无传感器机械负载测量、负载自适应功率优化和低共振斩波器操作。标准SPI™和STEP/DIR接口简化了通信。

TMC262驱动四个外部N沟道和P沟道双MOSFET，电机电流高达8A和60V。集成的保护和诊断功能支持稳健可靠的操作。

TMC262驱动器的定义及功能和优点说明

高集成度、高能效和小外形尺寸使小型化设计成为可能，外部组件数量少，从而提供具有成本效益和高度竞争力的解决方案。

功能和优点

使用外部（N&P）MOSFET的高电流高达10A的电机电流。

最高电压可达60V DC工作电压

最高分辨率可达每完整步256微步

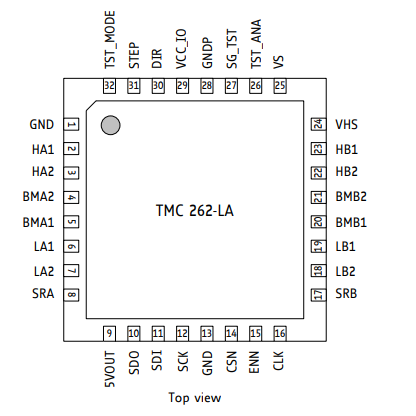

最小尺寸5x5mm QFN32封装

低功耗同步整流

EMI优化斜率和电流控制栅极驱动器

保护和诊断过电流、对地短路、超温和欠压

stallGuard2™高精度无传感器电机负载检测

coolStep™负载相关电流控制，节能高达75%

microPlyer™微步插值可提高粗步输入的平滑度。

spreadCycle™高精度斩波器，实现最佳电流正弦波形和过零

应用

纺织品、缝纫机

工厂自动化

实验室自动化

液体处理

医学的

办公自动化

打印机和扫描仪

闭路电视，安全

ATM、现金回收机

泵和阀门

定日镜控制器

数控机床
