LTC1871电流模式、升压、反激式或SEPIC控制器简述

2026/9/17 15:03:46
浏览次数: 5

LTC1871是一种宽输入范围、电流模式、升压、反激式或SEPIC控制器，可驱动N沟道功率MOSFET，只需要很少的外部组件。它适用于中低功率应用，通过利用功率MOSFET的导通电阻，消除了对电流感测电阻器的需求，从而最大限度地提高了效率。

LTC1871电流模式、升压、反激式或SEPIC控制器简述

IC的工作频率可以通过50kHz至1MHz范围内的外部电阻器设置，并且可以使用MODE/SYNC引脚与外部时钟同步。轻负载下的突发模式操作、2.5V的低最低工作电源电压和10µa的低停机静态电流使LTC1871非常适合电池供电系统。

对于需要恒定频率操作的应用，可以使用Mode/SYNC引脚来击败突发模式操作。通过将SENSE引脚连接到功率MOSFET源极中的电阻器，LTC1871可以实现更高的输出电压升压、SEPIC和反激式应用。

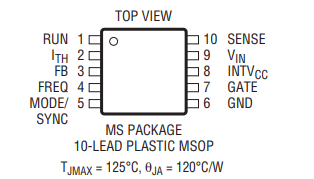

LTC1871采用10引脚MSOP封装。

特性

高效（无需感测电阻器）

宽输入电压范围：2.5V至36V

电流模式控制提供卓越的瞬态响应

高最大占空比（92%典型值）

±2%RUN引脚阈值，100mV滞后

±1%内部电压参考

微功率关断：IQ=10µA

带一个外部电阻器的可编程工作频率（50kHz至1MHz）

可与高达1.3×fOSC的外部时钟同步

用户控制的脉冲跳过或突发模式®操作

内部5.2V低压差稳压器

输出过压保护

能够与用于高输出电压应用的感测电阻器一起工作

小型10导联MSOP封装

应用

电信电源

便携式电子设备
