LTC1871是一款用于DC/DC升压、SEPIC和反激式转换器应用的恒频电流模式控制器。LTC1871与传统的电流模式控制器不同，因为电流控制回路可以通过感测功率MOSFET开关两端的电压降来闭合，而不是通过离散感测电阻器来闭合，如图2所示。这种传感技术提高了效率，增加了功率密度，降低了整体解决方案的成本。

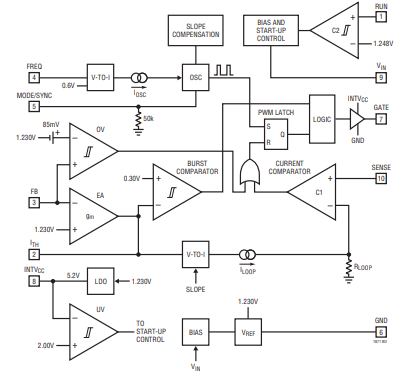

ic框图
电路操作请参考IC框图和图1。在正常操作中，当振荡器设置PWM锁存器时，功率MOSFET导通，当电流比较器C1重置锁存器后，功率MOSFET关断。误差放大器EA将分压后的输出电压与内部1.230V参考电压进行比较，并在ITH引脚输出误差信号。ITH引脚上的电压设置电流比较器C1输入阈值。当负载电流增加时，FB电压相对于参考电压的下降导致ITH引脚上升，这导致电流比较器C1在更高的峰值电感器电流值处跳闸。因此，平均电感器电流将上升，直到它等于负载电流，从而保持输出调节。

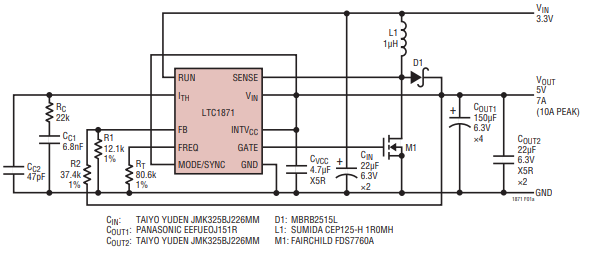

图1
LTC1871的标称工作频率是使用FREQ引脚到地的电阻器编程的，可以在50kHz到1000kHz的范围内进行控制。此外，内部振荡器可以与施加到MODE/SYNC引脚的外部时钟同步，并可以锁定到其标称值的100%至130%之间的频率。当MODE/SYNC引脚保持打开状态时，它会被内部50k电阻器拉低，并启用突发模式操作。如果此引脚的电压超过2V或施加了外部时钟，则突发模式操作将被禁用，IC将以连续模式运行。在无负载（或极轻负载）的情况下，控制器将跳过脉冲，以保持调节并防止过度的输出纹波。

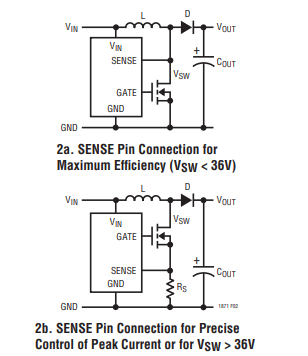

图2
RUN引脚控制IC是启用还是处于低电流关闭状态。微电源1.248V参考和比较器C2允许用户对IC开启和关闭的电源电压进行编程（比较器C2具有100mV的磁滞以抗噪）。当RUN引脚低于1.248V时，芯片关闭，输入电源电流通常仅为10µA。
过压比较器OV感测FB引脚何时超过参考6.5%，并向主RS锁存器提供复位脉冲。因为该RS锁存器是复位主导的，所以功率MOSFET在输出过电压条件的持续时间内被主动保持关断。
LTC1871可以通过感测功率MOSFET两端的电压降或将SENSE引脚连接到功率MOSFET源极中的传统分流电阻器来使用，如图2所示。感测功率MOSFET两端的电压可最大限度地提高转换器效率并最小化组件数量，但将输出电压限制在该引脚的最大额定值（36V）。通过将SENSE引脚连接到功率MOSFET源极中的电阻器，用户能够对明显大于36V的输出电压进行编程。
