LTM8024是一款双独立非隔离降压开关DC/DC电源，每个通道可提供高达6A（峰值）的电流。
连续电流由内部工作温度决定。它通过一个外部电阻器提供精确调节的输出电压，可编程范围为0.8V至8V。通道1的输入电压范围为3V至40V，而通道2的输入电压为2V至40V。VIN1必须为3V或以上，才能使任一通道工作。

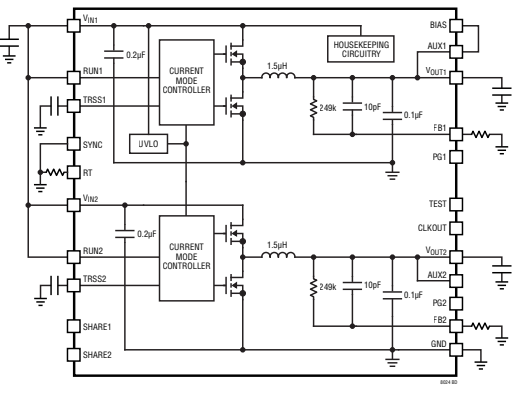

鉴于LTM8024是一个降压转换器，请确保输入电压足够高，以支持所需的输出电压和负载电流。见简化框图。
LTM8024包含电流模式控制器、功率开关元件、功率电感器和适量的输入和输出电容。LTM8024是一款固定频率PWM稳压器。通过简单地将RT引脚的适当电阻值连接到GND来设置开关频率。
内部调节器为控制电路供电。该偏置调节器通常从VIN1引脚获取电源，但如果偏置引脚连接到高于3.2V的外部电压，则偏置电源从外部电源（通常是调节后的输出电压）获取。这提高了效率。如果不使用，请将BIAS连接到GND。
为了提高效率，LTM8024在轻载或空载情况下自动切换到突发模式操作。在脉冲串之间，所有与控制输出开关相关的电路都会关闭，将输入电源电流降至几μA。
当FB引脚处的电压低时，振荡器降低LTM8024的工作频率。这种频率折返有助于在启动和过载期间控制输出电流。
TRSS节点充当误差放大器的辅助输入。FB处的电压随TRSS电压变化，直到TRSS超过0.8V。软启动是通过使用由内部恒定电流充电的外部电容器在TRSS引脚处产生电压斜坡来实现的。或者，用信号源或电阻网络驱动TRSS引脚可以提供跟踪功能。不要用低阻抗电压源驱动TRSS引脚。
LTM8024包含一个电源良好比较器，当FB引脚处于其调节值的约92%至108%时，该比较器会跳闸。PG输出是一个开漏晶体管，当输出处于调节状态时，它会关闭，允许外部电阻器将PG引脚拉高。当VIN1高于3V时，PG1信号有效。同样，当VIN2高于2V时，PG2信号有效。
LTM8024配备了热关断功能，可在高结温下抑制电源切换。此功能的激活阈值高于最高温度额定值，以避免干扰正常运行，因此在热关机激活的条件下长时间或重复运行可能会损坏或损害设备的可靠性。
