ADL5903真均方根响应功率检波器的简述及特性、应用说明

2026/9/17 15:36:23
浏览次数: 6

ADL5903是一款真正的均方根响应功率检测器，测量范围为35 dB。它具有低功耗和固有的无纹波误差传递功能。

ADL5903为需要精确测量信号功率的各种高频系统提供了解决方案。它只需要3.0V至5.0V的单电源和几个电容器，易于使用，能够单端驱动或使用平衡-不平衡转换器进行差分输入驱动。片上匹配网络在设备的指定频率范围内提供良好的回波损耗。ADL5903的工作频率为200 MHz至6 GHz，可接受-30 dBm至+20 dBm的输入。

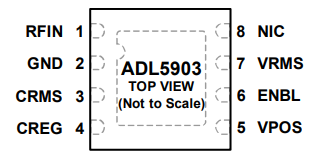

ADL5903真均方根响应功率检波器的简述及特性、应用说明

ADL5903可用于确定具有复杂调制包络的高频信号的真实功率，该复杂调制包络包括大波峰因子信号，如GSM、CDMA、W-CDMA、TD-SCDMA和LTE调制信号。然后，输出与输入均方根值的对数成正比。换言之，读数直接以分贝表示，在900 MHz下按比例约为35.5 mV/dB。

ADL5903在工作时具有低功耗，并且具有进一步降低功耗的禁用模式。当ADL5903通过引脚ENBL的逻辑低电平进入断电模式时，功耗小于100μA。ADL5903采用2 mm×2 mm、8引脚LFCSP供电，可在-55°C至+125°C的宽温度范围内运行。

特性

从200 MHz到6 GHz的精确均方根到直流转换

测量动态范围35dB

无波纹传输功能

单端输入，兼容50Ω电源

无需外部匹配

波形和调制无关，例如

GSM/CDMA/W-CDMA/TD-scma/LTE

线性分贝输出，在900 MHz下缩放35.5 mV/dB

出色的温度稳定性

在-55°C至+125°C的温度范围内，工作电压为3.0 V至5.0 V

低功耗：3.0 V至5.0 V电源时为3 mA

8引脚，2mm×2mm LFCSP封装

应用

功率放大器线性化/控制回路

发射机功率控制

发射机信号强度指示（TSSI）

射频仪器

无线中继器
