PCA9306是一个双双向I²C总线和SMBus电压电平转换器，具有启用（EN）输入。

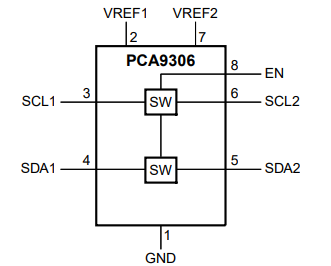

PCA9306允许在1.0 V和5 V之间进行双向电压转换，而无需使用方向引脚。开关的低ON状态电阻（RON）允许以最小的传播延迟进行连接。当EN为高时，转换器开关打开，SCL1和SDA1 I/O分别连接到SCL2和SDA2 I/O，允许端口之间的双向数据流。当EN为低时，转换器开关关闭，端口之间存在高阻抗状态。
PCA9306不是像PCA9509或PCA9517A那样的总线缓冲器，当总线两侧连接时，它既提供电平转换，又物理隔离总线两侧的电容。PCA9306仅在设备禁用时隔离两侧，并在激活时提供电压电平转换。
PCA9306也可用于运行两条总线，一条工作频率为400 kHz，另一条工作温度为100 kHz。如果两条总线以不同的频率运行，当需要另一条总线的400 kHz运行时，必须隔离100 kHz总线。如果控制器以400kHz运行，由于转换器增加的延迟，最大系统工作频率可能小于400kHz。
与标准I²C总线系统一样，需要上拉电阻器在转换器总线上提供逻辑高电平。PCA9306具有I²C总线的标准开路集电极配置。这些上拉电阻器的大小取决于系统，但转换器的每一侧都必须有一个上拉电阻器。该设备设计用于标准模式、快速模式和快速模式加I²C总线设备，以及SMBus设备。最大频率取决于RC时间常数，但通常支持>2 MHz。
当SDA1或SDA2端口为低电平时，夹具处于ON状态，SDA1和SDA2端口之间存在低电阻连接。假设当SDA2端口为高时，SDA2端口上的电压较高，则SDA1端口的电压限制为VREF1设置的电压。当SDA1端口为高时，SDA2端口被上拉电阻器拉到漏极上拉电源电压（Vpu（D））。此功能允许用户选择的较高和较低电压之间的无缝转换，而不需要方向控制。SCL1/SCL2信道也用作SDA1/SDA2信道。
所有通道具有相同的电气特性，并且电压或传播延迟从一个输出到另一个输出的偏差最小。这比离散晶体管电压转换解决方案更有优势，因为开关的制造是对称的。该转换器为低电压器件提供了出色的ESD保护，同时保护了抗ESD能力较弱的器件。
