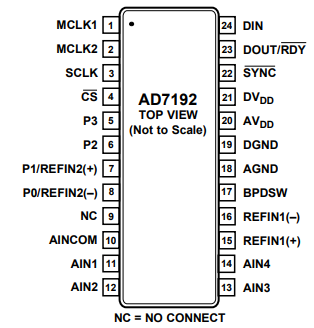

AD7192是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。
接地和布局
因为模拟输入和参考输入是差分的，所以模拟调制器中的大多数电压都是共模电压。该部件的高共模抑制消除了这些输入上的共模噪声。AD7192的模拟和数字电源是独立的，并且是单独固定的，以尽量减少设备模拟和数字部分之间的耦合。数字滤波器可抑制电源上的宽带噪声，调制器采样频率的整数倍除外。
将R-C滤波器连接到每个模拟输入引脚，以在调制器采样频率下提供抑制。建议每个模拟输入端串联一个100Ω电阻器，模拟输入引脚之间有一个0.1µF电容器，每个模拟输入到AGND的电容器为0.01µF。
数字滤波器还可以从模拟和参考输入中去除噪声，前提是这些噪声源不会使模拟调制器饱和。因此，AD7192比传统的高分辨率转换器更不受噪声干扰。然而，由于AD7192的分辨率如此之高，转换器的噪声水平如此之低，因此必须注意接地和布局。
容纳ADC的印刷电路板（PCB）的设计必须使模拟和数字部分分开并限制在板的某些区域。这便于使用易于分离的接地平面。最小蚀刻技术通常最适合接地平面，因为它提供了最佳的屏蔽。
虽然AD7192具有用于模拟和数字接地的单独引脚，但AGND和DGND引脚通过基板在内部连接在一起。因此，除非接地平面在AD7192附近连接在一起，否则用户不得将这两个引脚绑在单独的接地平面上。
在AGND和DGND连接到系统中其他地方（即系统的电源）的系统中，不应在AD7192处再次连接，因为会产生接地回路。在这些情况下，建议将AD7192的接地引脚连接到AGND平面。
在任何布局中，用户都必须记住系统中的电流流动，确保所有电流的路径尽可能接近电流到达目的地的路径。避免强迫数字电流流过AGND。
避免在器件下方运行数字线路，因为这会将噪声耦合到管芯上，并允许模拟接地平面在AD7192下方运行，以防止噪声耦合。AD7192的电源线必须使用尽可能宽的迹线，以提供低阻抗路径并减少电源线上的毛刺影响。用数字接地屏蔽时钟等快速开关信号，以防止噪声辐射到电路板的其他部分，并且永远不要在模拟输入附近运行时钟信号。避免数字和模拟信号的交叉。
在板的相对两侧画出相互垂直的痕迹。这减少了电路板馈通的影响。微带技术是迄今为止最好的，但对于双面板来说并不总是可能的。在这种技术中，电路板的元件侧专用于接地平面，而信号则放置在焊料侧。
使用高分辨率ADC时，良好的解耦非常重要。使用10µF钽电容器与AGND的0.1µF电容器并联，将所有模拟电源解耦。为了从这些解耦组件中获得最佳效果，请将它们尽可能靠近设备放置，最好正好对着设备。使用0.1µF陶瓷电容器将所有逻辑芯片去耦到DGND。在使用公共电源电压驱动AD7192的AVDD和DVDD的系统中，建议使用系统AVDD电源。
对于此电源，请将推荐的模拟电源去耦电容器放置在AD7192和AGND的AVDD引脚之间，将推荐的数字电源去耦电容剂放置在AD7912和DGND的DVDD引脚之间。
