德州仪器TLV62568同步降压 DC-DC 转换器的简述及特性

2026/9/20 15:04:05

浏览次数: 9

TLV62568 器件是一款同步降压 DC-DC 转换器，专门针对高效和紧凑型解决方案进行了优化。该器件集成的开关能够提供高达 1A 的输出电流。

在中等负载或重载条件下，该器件运行在脉宽调制 (PWM) 模式下，开关频率为 1.5MHz。在轻载情况下，该器件自动进入节能模式 (PSM)，从而在整个负载电流范围内保持高效率。关断时，流耗减少至 2µA 以下。

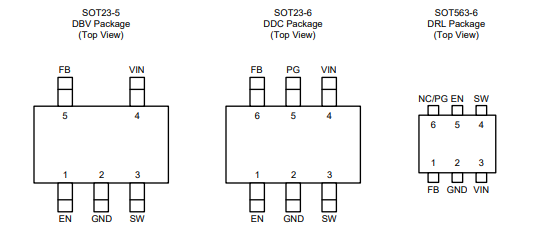

TLV62568 的输出电压可通过一个外部电阻分压器进行调节。内部软启动电路可限制启动期间的浪涌电流。此外，还内置了诸如输出过流保护、热关断保护和电源正常输出等其他特性。该器件提供 SOT-23 和 SOT563 两种封装。

特性

• 效率高达 95%

• 低 RDS(ON)，可在 150mΩ 和 100mΩ 之间切换

• 输入电压范围：2.5V 至 5.5V

• 可调输出电压：0.6V 至 VIN

• 针对轻载效率的省电模式

• 针对最低压降的 100% 占空比

• 35µA 静态工作电流

• 1.5MHz 开关频率

• 电源正常输出指示

• 过流保护

• 内部软启动

• 热关断保护

• 采用小外形尺寸晶体管 (SOT) 封装

• 与 TLV62569 引脚兼容

应用

• 通用负载点 (POL) 电源

• 网络视频摄像头

• 机顶盒

• 无线路由器
