TLV62568同步降压 DC-DC 转换器布局指南

2026/9/20 15:07:40

浏览次数: 5

TLV62568 器件是一款同步降压 DC-DC 转换器，专门针对高效和紧凑型解决方案进行了优化。该器件集成的开关能够提供高达 1A 的输出电流。其布局指南主要如下：

PCB布局是保持TLV62568器件高性能的重要一步。

输入/输出电容器和电感器应尽可能靠近IC放置。这使电源轨迹保持较短。直接且宽地布线这些电源迹线可实现低迹线电阻和低寄生电感。

输入和输出电容器的低压侧必须正确连接到电源GND，以避免GND电位偏移。

连接到FB的感测迹线是信号迹线。应特别注意避免产生噪音。使这些痕迹远离SW节点。

GND层可用于屏蔽。

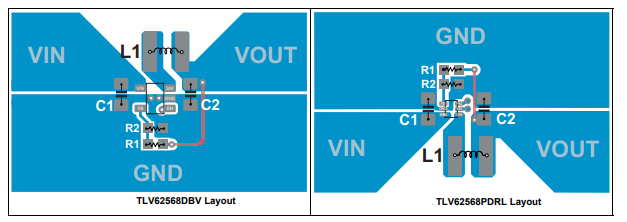

布局示例

热考虑因素

在低轮廓和精细间距表面安装封装中实现集成电路通常需要特别注意功耗。许多与系统相关的问题，如热耦合、气流、对流表面和其他发热组件的存在，都会影响给定组件的功耗限制。

下面列出了提高热性能的两种基本方法：

提高PCB设计的功耗能力

在系统中引入气流
