ADI(亚德诺)ADP15193热插拔电子保险丝2.6V至5.5V

2026/9/20 15:22:23

浏览次数: 6

ADP15193是一款集成设备，适用于需要安全插入和从带电背板上移除电路板的热插拔应用。该设备集成了热插拔控制器、1mΩ功率MOSFET和电子断路器。

精确的电流感测电路每1A的MOSFET电流输出42μA。GATE引脚上的电容器设置软启动转换速率，限制涌入电流，并使MOSFET在其安全工作区域（SOA）内运行。

其他功能包括可调输入欠压锁定、内部过热保护和电源良好输出。

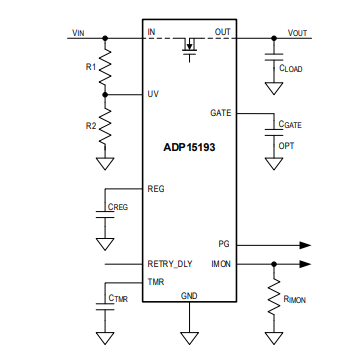

ADI(亚德诺)ADP15193热插拔电子保险丝2.6V至5.5V

ADP15193采用10针、2mm×3mm、FC2QFN封装，温度范围为-40°C至+125°C。

特点：

•集成减少了解决方案的规模

•集成1mΩ内部功率MOSFET

•可调欠压锁定

•无外部RSENSE的当前报告

•快速输出放电

•功率良好输出

•灵活性可用于许多独特的设计

•2.6V至5.5V工作电压范围

•可调节的回转率控制

•可调断路器电流阈值

•Latchoff或故障后自动重试

•安全功能确保准确、坚固的保护

•±5%断路器阈值精度

•启动时的dI/dt控制

•输出预充电检测

•热关机

应用程序

•光学模块

•网络交换机

•磁盘驱动器电源
