LM1084稳压器的定义及引脚配置和功能说明

2026/9/21 10:35:27

浏览次数: 2

LM1084是一种稳压器，在负载电流为5A时，最大压降为1.5V。该设备的引脚与TI的行业标准LM317相同。

需要两个电阻器来设置LM1084可调输出电压版本的输出电压。固定输出电压版本集成了调节电阻器。

LM1084电路包括齐纳微调带隙基准、限流和热关断。

特点

提供3.3V、5.0-V和可调节版本

限流和热保护

输出电流5A

工业温度范围-40°C至125°C

线路调节0.015%（典型）

负载调节0.1%（典型）

应用程序

开关DC-DC转换器的后置稳压器

高效线性稳压器

电池充电器

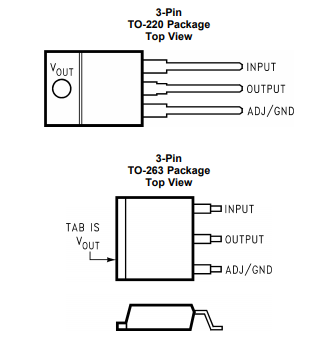

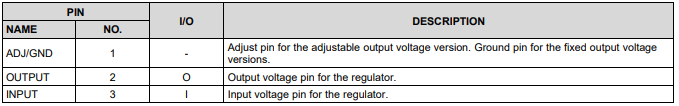

LM1084引脚配置和功能
