MAX5180包含两个10位、同时更新、电流输出的数模转换器(DAC),专为需要低失真和低功耗模拟信号重建的通信系统中的卓越性能而设计。
MAX5183提供相同的规格,具有用于电压输出操作的片上精密电阻器。这些器件设计用于10μVs的毛刺操作,以尽量减少输出端不需要的杂散信号分量。板载1.2V带隙电路提供了一个调节良好的低噪声参考,可以禁用外部参考操作。

MAX5180/MAX5183旨在以最小的功耗提供高水平的信号完整性。DAC的工作电压为2.7V至3.3V。此外,这些DAC有三种操作模式:正常、低功耗待机和完全关闭,这可以在1μA(最大)的关闭电流下提供尽可能低的功耗。从待机模式到完全DAC操作的快速唤醒时间(0.5μs)通过仅在需要时激活DAC来节省电力。

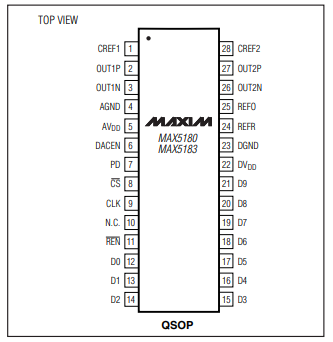

MAX5180/MAX5183采用28针QSOP封装,适用于扩展的(-40°C至+85°C)温度范围。
特点
2.7V至3.3V单电源操作
宽无杂散动态范围:fOUT=2.2MHz时为70dB
每个DAC的全差分输出
±0.5%FSR增益不匹配
±0.2°相位不匹配
低电流待机或完全关机模式
内部1.2V低噪声带隙基准
小型28针QSOP封装
