意法半导体ST25R3918多功能NFC收发器IC的简述及特性

2026/9/21 11:05:17
浏览次数: 2

ST25R3918是一款多功能NFC收发器，支持NFC读卡器、无源点对点功能、以及NFC卡模拟模式。

该IC针对物联网和其他需要优异模拟性能的消费者或工业应用进行了优化。

ST25R3918也经过优化，采用降噪接收技术，即使在嘈杂且恶劣的环境下也能以较低的输出功率实现高读取范围。

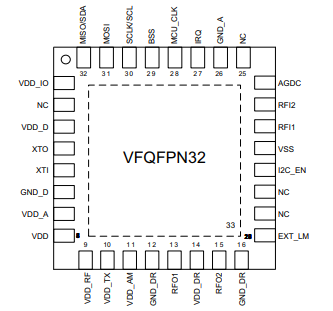

意法半导体ST25R3918多功能NFC收发器IC的简述及特性

该IC提供高级模拟前端（AFE）和高度集成的数据打包系统，可用于NFC-A/B（ISO 14443A/B）读卡器（包括更高比特率）。在流模式下，NFC-V（ISO 15693）读卡器能够以最高53 kbps的速率进行读卡。

ISO 18092被动发起方和目标、以及NFC-A / NFC-F卡模拟也可用来确保终端产品之间的通信。这就使器件能够编程或通过简单的NDEF数据传输与Android™手机交互，或使用Apple® App Clips。

AFE和打包系统的特殊Stream和Transparent模式可在读卡器或卡模拟模式下实现其他自定义协议。

ST25R3918包含一个低功率唤醒模式，通过对天线信号的振幅或相位进行测量来检测卡片是否存在。它还包含一个低功耗RC振荡器和唤醒定时器，可在配置的时间周期过后自动触发器件，也可用于检查标签是否存在。

ST25R3918 的设计目的是在广泛的供电区间（2.6到5.5 V，从-40 °C到+105 °C，2.4到5.5 V，从 -20 °C到+105 °C），以及宽泛的外设IO电压范围（1.65到5.5 V）内工作。

主要特性

•动态功率输出（DPO）控制场强，使其保持在给定范围内

•主动波形整形（AWS）可减少过射和欠射

•噪声抑制接收机（NSR）允许在嘈杂的环境中进行接收

•自动增益控制和静噪功能，以最大限度地提高信噪比

•低功耗感应卡检测

•低功耗NFC被动目标模式

•可调ASK调制深度，从5%到40%

•集成调节器，提高系统电源抑制比

•AM/PM和I/Q解调器，带基带信道求和或自动信道选择

•可以驱动两个独立的单端天线

•测量天线电压幅度和相位、RSSI、片上电源和稳压

•外部通信接口

•512字节FIFO

•串行外围接口（SPI）高达10 Mbit/s

•I2C在快速模式下最高可达400 kbit/s，在快速模式Plus下为1 Mbit/s，高速模式下为3.4 Mbit/s

•电气特性

•宽电源电压和环境温度范围（-40°C至+105°C为2.6至5.5 V，-20°C至+105°C为2.4至5.5 V）

•外围通信电源范围广，从1.65到5.5V

•石英振荡器能够与27.12 MHz晶体一起快速启动
