TPS53688降压控制器芯片IC的概述及特点、应用说明

2026/9/21 11:13:26
浏览次数: 2

TPS53688是一款完全符合VR13.HC SVID标准的降压控制器，具有两个通道、内置非易失性存储器（NVM）和PMBus™接口，与TI NexFET™智能功率级完全兼容。控制功能，如D-CAP+™架构，具有下冲减少（USR）功能，可提供快速的瞬态响应、低输出电容和良好的动态均流。该设备还提供了一种新颖的相位交织策略和动态相位脱落，可在负载条件下提高效率。本机支持输出电压转换速率的可调控制和自适应电压定位。此外，该设备支持PMBus通信接口，用于向主机系统报告电压、电流、功率、温度和故障状况的遥测数据。所有可编程参数都可以通过PMBus接口进行配置，并作为新的默认值存储在NVM中，以尽量减少外部组件数量。

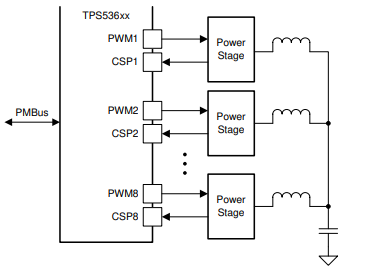

TPS53688降压控制器芯片IC的概述及特点、应用说明

TPS53688器件采用热增强型40针QFN封装，额定工作温度为-40°C至125°C。

特点

输入电压范围：4.5V至17V

输出电压范围：0.25 V至5.5 V

符合英特尔®VR13.HC SVID标准

双输出支持N+M相位配置（N+M≤8，M≤4）

增强的D-CAP+™控制，提供超瞬态性能和出色的动态均流

可编程环路补偿

可编程相位点火顺序

单相电流校准和报告

具有可编程阈值的动态相位脱落，用于优化轻载和重载下的效率

快速相位添加以减少欠调（USR）

用于高效高频开关的无人驱动PWM架构

与TI NextFET™功率级完全兼容，适用于高密度解决方案

精确、可调、自适应电压定位（AVP）

获得专利的AutoBalance™相电流平衡

逐周期每相电流限制

PMBus™v1.3.1电压、电流、功率、温度和故障条件遥测系统接口

5毫米×5毫米，40针，QFN封装

应用程序

数据中心和企业计算机架服务器

硬件加速器

网络接口卡（NIC）

ASIC和高性能客户端
