ADI(亚德诺)ADP7104低压差线性稳压器IC的简述及特性说明

2026/9/21 11:21:13
浏览次数: 1

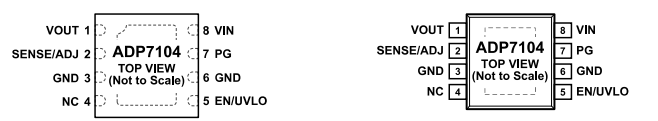

ADP7104是一款CMOS低压差线性稳压器，工作电压为3.3V至20V，可提供高达500mA的输出电流。这种高输入电压LDO非常适合调节从19V到1.22V轨道运行的高性能模拟和混合信号电路。采用先进的专有架构，它提供了高电源抑制、低噪声，并仅用一个1µF的小型陶瓷输出电容器就实现了出色的线路和负载瞬态响应。

ADP7104有七种固定输出电压选项和一种可调版本，允许通过外部反馈分压器输出1.22V至VIN-VDO的输出电压。

ADI(亚德诺)ADP7104低压差线性稳压器IC的简述及特性说明

ADP7104输出噪声电压为15µV rms，与输出电压无关。数字电源良好输出允许电源系统监测器检查输出电压的健康状况。用户可编程的精确欠压锁定功能便于对多个电源进行排序。

ADP7104有8引脚、3mm×3mm LFCSP和8引脚SOIC封装可供选择。LFCSP提供了一种非常紧凑的解决方案，并为需要高达500mA输出电流、占地面积小、外形小巧的应用提供了出色的热性能。

特性

输入电压范围：3.3V至20V

最大输出电流：500mA

低噪声：固定输出版本为15µV rms

10 kHz时电源抑制比性能为60 dB，VOUT=3.3 V

反向电流保护

低压差：500 mA时为350 mV

初始精度：±0.8%

低静态电流（VIN=5V），IGND=900µA，负载500mA

低关断电流：在VIN=12V时<40µA，使用1µF的小型陶瓷输出电容器稳定

7个固定输出电压选项：1.5 V、1.8 V、2.5 V、3 V、3.3 V、5 V和9 V

从1.22 V到VIN−VDO的可调输出

折返电流限制和热过载保护

用户可编程精确UVLO/启用

电源良好指示灯

8引脚LFCSP和8引脚SOIC封装

应用

对噪声敏感应用的调节：ADC、DAC电路、精密放大器、高频振荡器、时钟和PLL

通信和基础设施

医疗保健

工业和仪器仪表
