AD9960混合信号前端(MxFE®)芯片的简述及特点分析

2026/9/23 11:19:25
浏览次数: 4

AD9960是MxFE系列的成员，MxFE是一组针对特定通信市场优化的集成混合信号前端IC。AD9960已针对使用半双工协议的高性能无线应用进行了优化。

在Rx信号路径中，AD9960集成了一个双同步采样SHA，然后是一个14位多路复用输入ADC，每个通道的容量为32 MSPS。在Tx信号路径上，它集成了一个双12位、32 MSPS TxDAC®。可以降低ADC和DAC的功率偏置以支持低功率操作模式。AD9960使用单个输入时钟引脚（CLKIN）生成所有内部时钟，并使用可选的时钟倍频器生成ADC采样时钟。

Rx和Tx信号路径都为CIC和可编程FIR滤波器提供了可选的抽取/插值因子，以降低DSP处理和模拟滤波要求。

一个灵活的双向16位数据端口用于连接到流行的DSP。总线方向由DSP控制，AD9960生成帧同步脉冲，指示何时有效的交织Rx数据开始出现在总线上，或者何时DSP可以将有效的复数或实数Tx数据放置在总线上。GPIO引脚可用于支持不同的DSP要求。

AD9960还集成了可通过串行可编程接口（SPI）寄存器访问的辅助功能。三个多路复用输入ADC能够监测多达10个通道，而两个电压DAC可用于控制目的。这些10位分辨率转换器中的每一个的满标度输入/输出电平也是可单独编程的。还包括9个SPI可配置的GPIO引脚。3线或4线SPI用于配置AD9960的多种操作模式。

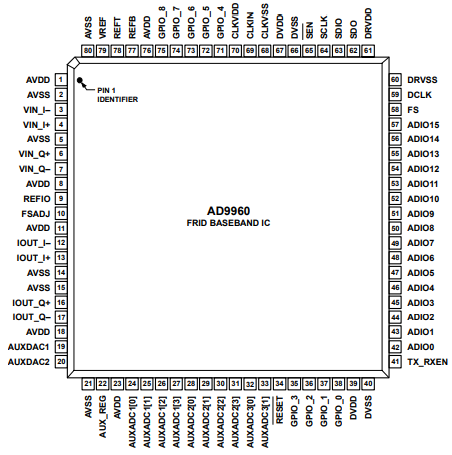

AD9960采用80引脚LQFP（低剖面四边形扁平封装）封装，温度范围为-40°C至+85°C。

AD9960混合信号前端(MxFE®)芯片的简述及特点分析

特点

接收路径包括

同步采样32 MSPS I/Q SHA

64 MSPS 14位多路复用ADC，信噪比为77 dBFS

旁路2ⁿᵈ 顺序CIC和64抽头FIR抽取滤波器

传输路径包括

双12位32 MSPS TxDAC

可绕过64抽头FIR和3 691ᵈ 顺序CIC抽取滤波器

辅助转换器包括

双10位电压输出DAC

三个10位SAR复用ADC——10个模拟输入

可编程满标度输入/输出电平

灵活的DSP和数字接口包括

双向16位Tx/Rx数据端口

支持交织的Rx和Tx I/Q数据以及非交织的Tx数据

9个可编程GPIO

3线或4线SPI接口

SPI可配置寄存器允许IC的可编程性以及对辅助转换器和GPIO的访问

内部时钟倍频器和定时生成电路

80引脚LQFP封装
