MPS芯源MPQ8633A降压转换器的功能及特性简述

2026/9/24 14:02:53
浏览次数: 7

MPQ8633A是一款完全集成的高频同步降压转换器。它提供了一种非常紧凑的解决方案，在宽输入电源范围内实现高达12A的输出电流，具有出色的负载和线路调节能力。MPQ8633A在宽输出电流负载范围内高效运行。

MPQ8633A采用内部补偿的恒定导通时间（COT）控制模式，可提供快速的瞬态响应并简化回路稳定。

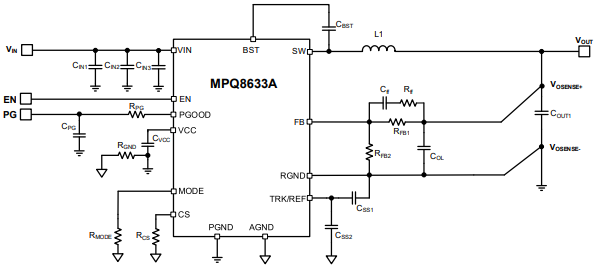

MPS芯源MPQ8633A降压转换器的功能及特性简述

通过MODE配置，工作频率可以轻松设置为600kHz、800kHz或1000kHz，使MPQ8633A频率保持恒定，而不管输入/输出电压如何。

输出电压启动斜坡由内部1ms定时器控制。可以通过在TRK/REF上添加电容器来增加它。漏极开路电源良好（PGOOD）信号表示输出在其标称电压范围内。当输入电源无法为MPQ8633A供电时，PGOOD在外部上拉电压下被箝位到0.7V左右。

完全集成的保护功能包括过电流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。

MPQ8633A需要最少数量的现成标准外部组件，并采用QFN 3mm x 4mm封装。

特性

2.7V的宽输入电压范围：

2.7V至16V，外部3.3V VCC偏置

4V至16V，带内部偏压或外部3.3V VCC偏压

差分输出电压远程检测

可编程精确电流限制水平

12A输出电流

低RDS（ON）集成功率MOSFET

专有的开关损耗降低技术

用于超快瞬态响应的自适应COT

零ESR输出电容稳定

0°C至+70°C结温范围内0.5%参考电压

-40°C至+125°C结温范围内的1%参考电压

可选择脉冲跳过或强制CCM操作

出色的负载调节

输出电压跟踪

输出电压放电

电源故障时PGOOD有源箝位低电平

可编程软启动时间从1ms开始

预偏置启动

600kHz、800kHz和1000kHz的可选开关频率

OVP的非锁定OCP、UVP、UVLO、热关断和锁定关闭。

输出可在0.6V至90%*Vin范围内调节，最高可达5.5V。

提供QFN 3mm x 4mm封装

应用

电信和网络系统

服务器、云计算、存储

基站

通用负载点（PoL）

12V配电系统

高端电视

游戏机和图形卡
