COT控制

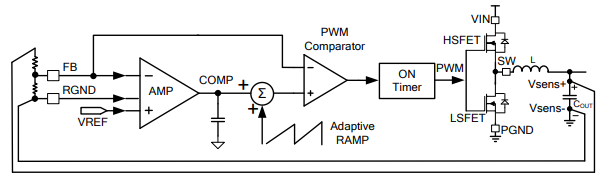

MPQ8633A采用恒定导通时间（COT）控制来实现快速的负载瞬态响应。在图1中，它显示了MPQ8633A控制级的详细信息。
图1
运算放大器（AMP）校正FB和VREF之间的任何误差电压。在AMP的帮助下，MPQ8633A可以在整个负载范围内提供出色的负载调节，无论是在强制CCM还是脉冲跳过模式下运行。
专用的RGND引脚有助于提供差分输出电压远程感测功能。这对遥感迹线应保持低阻抗，以实现最佳性能。
MPQ8633A具有内部RAMP补偿，因此它支持低ESR MLCC输出电容器解决方案。自适应内部RAMP经过优化，使得MPQ8633A在整个工作输入/输出电压范围内稳定，输出L/C滤波器设计得当。
PWM操作

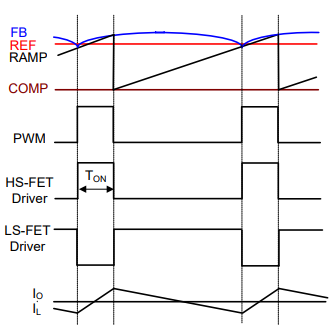

在图2中，它显示了PWM是如何生成的。
图2
AMP校正FB和REF之间的任何误差，并产生相当平滑的直流电压（COMP）。内部RAMP叠加在COMP上。将叠加的COMP与FB信号进行比较。每当FB降至叠加的COMP以下时，它就会接通集成的高压侧MOSFET（HS-FET）。HS-FET在固定的导通时间内保持导通。固定导通时间由输入电压、输出电压和选定的开关频率决定。导通期结束后，HS-FET关断。当FB降至叠加COMP以下时，HS-FET再次导通。通过重复该操作，MPQ8633A调节输出电压。当HS-FET处于关断状态时，集成低压侧MOSFET（LS-FET）导通，以尽量减少传导损耗。如果HS-FET和LS-FET同时接通（直通），则VIN和PGND之间会发生完全短路。为了避免直通，在HS-FET关断和LS-FET接通时段或LS-FET关断与HS-FET接通时段之间在内部产生死区时间（DT）。
CCM操作
当输出电流较高，电感器电流始终高于零安培时，会出现连续导通模式（CCM）（见图1）。MPQ8633A还可以配置为在输出电流较低时以强制CCM操作运行（详见模式选择部分）。
在CCM操作中，开关频率相当恒定（PWM模式），因此输出纹波在整个负载范围内几乎保持不变。
