MCP65R41系列带集成参考的3µA比较器的概述及特点

2026/9/24 14:14:16
浏览次数: 4

MCP65R41系列推挽式和开漏输出比较器提供1.21V和2.4V的集成参考电压。该系列提供±1%（典型）的公差，同时消耗2.5µA（典型）电流。这些比较器在低至1.8V至5.5V的单一电源电压下工作，这使它们成为低成本和/或电池供电应用的理想选择。

这些比较器针对具有大于轨到轨输入操作的低功耗、单电源应用进行了优化。输出限制了切换时的电源电流浪涌和动态功耗。内部输入滞后消除了由于内部噪声电压导致的输出切换，从而减少了电流消耗。MCP65R41输出接口连接CMOS/TTL逻辑。开漏输出器件MCP65R46可以用作使用上拉电阻器从1.6V到10V的电平移位器。它也可以用作有线OR逻辑。

该系列器件采用6引脚SOT-23封装。

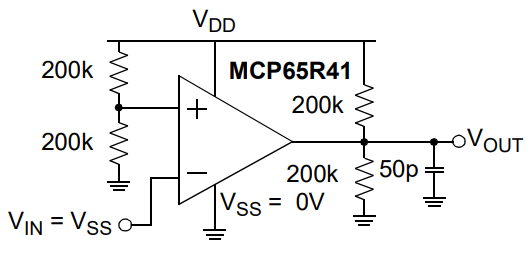

MCP65R41系列带集成参考的3µA比较器的概述及特点

具备的特点：

可用电压：1.21V和2.4V

公差：±1%（典型）

低静态电流：2.5µA（典型值）

传播延迟：100 mV超速时为4µs

输入偏移电压：±3mV（典型值）

轨对轨输入：VSS-0.3V至VDD+0.3V

输出选项：

MCP65R41→ 推拉

宽电源电压范围：1.8V至5.5V

封装：SOT23-6

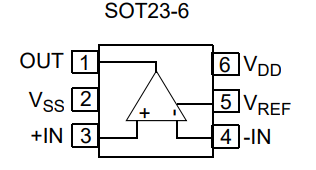

MCP65R41系列带集成参考的3µA比较器的概述及特点

典型应用如下：

笔记本电脑

手机

手持式计量系统

手持式电子设备

RC计时器

报警和监控电路

窗口比较器
