MAX4372低成本、高精度、高侧电流感测放大器

2026/9/28 13:43:22
浏览次数: 14

MAX4372低成本、高精度、高侧电流感测放大器采用小巧、节省空间的SOT23 5针封装。

该器件提供三种增益版本（T=20V/V、F=50V/V和H=100V/V），可在单个2.7V至28V电源下运行，仅消耗30µa。它的电压输出消除了对增益设置电阻器的需求，是当今笔记本电脑、手机和其他电池/DC电流监测至关重要的系统的理想选择。

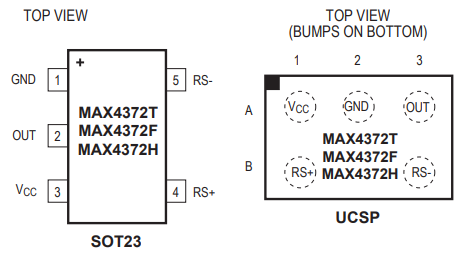

MAX4372低成本、高精度、高侧电流感测放大器

高压侧电流监测在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。0至28V的输入共模范围与电源电压无关，并确保即使在深度放电中连接到2节电池组时，电流感测反馈仍然有效。

用户可以通过选择具有所需电压增益的设备（T、F或H）并选择适当的外部感测电阻器来设置满标度电流读数。这种能力提供了高度的集成和灵活性，从而形成了一种简单紧凑的电流传感解决方案。

特点

低成本、紧凑型电流传感解决方案

30µA电源电流

2.7V至28V工作电源

0.18%满量程精度

0.3mV输入偏移电压

低1.5Ω输出阻抗

提供三种增益版本

20V/V（最大4372t）

50V/V（最大4372f）

100V/V（最大4372h）

高精度+2V至+28V共模范围，功能低至0V，与电源电压无关

应用程序

电源管理系统

通用系统/板级电流监测

笔记型电脑

便携式/电池供电系统

智能电池组/充电器

手机

精密电流源
