LT3757电流模式、DC/DC控制器的简述及特性、应用说明

2026/9/29 10:41:51
浏览次数: 16

LT®3757/LT3757A是宽输入范围、电流模式、DC/DC控制器，能够产生正或负输出电压。它们可以配置为升压、反激、SEPIC或逆变转换器。LT3757/LT3757A通过内部调节的7.2V电源驱动低压侧外部N沟道功率MOSFET。固定频率、电流模式架构可在宽范围的电源和输出电压下稳定运行。

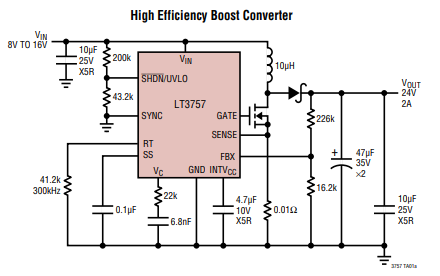

LT3757电流模式、DC/DC控制器的简述及特性、应用说明

LT3757/LT3757A的工作频率可以在100kHz至1MHz的范围内用外部电阻器设置，并且可以使用SYNC引脚与外部时钟同步。2.9V的低最低工作电源电压和小于1µA的低停机静态电流使LT3757/LT3757A非常适合电池供电系统。

LT3757/LT3757A具有软启动和频率折返功能，可在启动和输出短路期间限制电感器电流。与LT3757相比，LT3757A的负载瞬态性能有所提高。

特性

宽输入电压范围：2.9V至40V

使用单个反馈引脚进行正负输出电压编程

电流模式控制提供卓越的瞬态响应

带一个外部电阻器的可编程工作频率（100kHz至1MHz）

可与外部时钟同步

低关断电流<1µA

内部7.2V低压差稳压器

带滞后的可编程输入欠压锁定

可编程软启动

小型10引脚DFN（3mm×3mm）和热增强型10引脚MSOP封装

AEC-Q100符合汽车应用标准

应用

汽车和工业升压、反激、SEPIC和逆变转换器

电信电源

便携式电子设备
