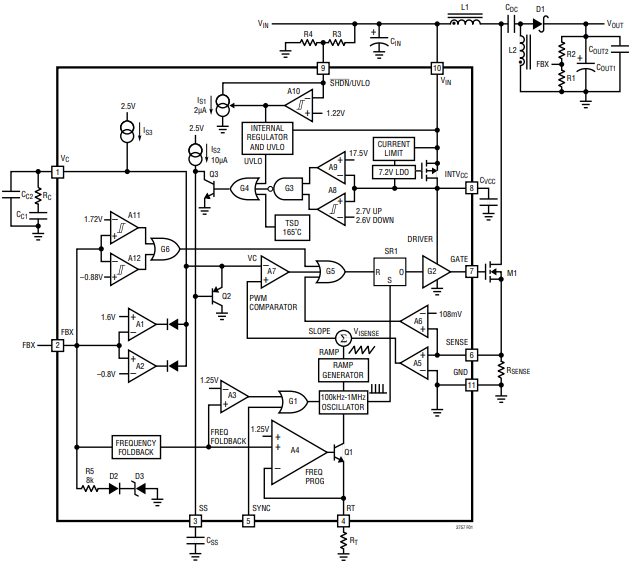

LT3757采用固定频率、电流模式控制方案，可提供出色的线路和负载调节。通过参考图中的框图可以最好地理解操作。
每个振荡器周期的开始设置SR锁存器（SR1），并通过驱动器G2接通外部功率MOSFET开关M1。开关电流流过外部电流感测电阻器RSENSE，并产生与开关电流成比例的电压。将该电流感测电压VISENSE（由A5放大）加到稳定斜率补偿斜坡上，并将得到的总和（slope）馈送到PWM比较器A7的正极端子。
当SLOPE超过A7（VC引脚）负输入端的电平时，SR1复位，关闭电源开关。A7负输入端的电平由误差放大器A1（或A2）设置，是反馈电压（FBX引脚）和参考电压（1.6V或-0.8V，取决于配置）之间差值的放大版本。
通过这种方式，误差放大器设置正确的峰值开关电流电平，以保持输出稳定。
LT3757具有开关电流限制功能。电流感测电压被输入到限流比较器A6。如果感测引脚电压高于感测电流限制阈值VSENSE（MAX）（典型值为110mV），A6将重置SR1并立即关闭M1。
LT3757能够通过单个FBX引脚产生正或负输出电压。它可以配置为升压、反激或SEPIC转换器以产生正输出电压，也可以配置为逆变转换器以产生负输出电压。当配置为SEPIC转换器时，如图所示，FBX引脚被从VOUT连接到GND的分压器（R1和R2）拉到1.6V的内部偏置电压。
比较器A2变为非活动状态，比较器A1执行从FBX到VC的反相放大。当LT3757处于反相配置时，FBX引脚被从VOUT连接到GND的分压器拉低至-0.8V。比较器A1变为无效，比较器A2执行从FBX到VC的非反相放大。
LT3757具有过压保护功能，可在启动或从短路状态恢复期间保护转换器免受过大的输出电压过冲。过压比较器A11（具有20mV滞后）感测FBX引脚电压何时超过正稳压（1.6V）8%，并提供复位脉冲。
类似地，过压比较器A12（具有10mV滞后）感测FBX引脚电压何时超过负稳压（-0.8V）11%，并提供复位脉冲。两个复位脉冲通过G6和G5发送到主RS锁存器（SR1）。功率MOSFET开关M1在输出过电压条件的持续时间内被主动保持关断。
