什么是ADI(亚德诺)LT4356-3浪涌限制器？

2026/9/29 11:00:17
浏览次数: 7

LT4356-3浪涌限制器可保护负载免受高压瞬变的影响。它通过控制外部N沟道MOSFET的栅极来调节过电压事件（如汽车负载卸载）期间的输出。输出被限制在安全值，从而允许负载继续运行。

LT4356-3还监测VCC和SNS引脚之间的电压降，以防止过电流故障。内部放大器将电流感测电压限制为50mV。在任何一种故障情况下，定时器的启动与MOSFET应力成反比。如果定时器到期，FLT引脚会拉低以警告即将断电。如果这种情况持续存在，MOSFET将关闭，直到SHDN引脚暂时拉低。

辅助放大器可以用作电压检测比较器或用作驱动外部PNP传输晶体管的线性调节器控制器。

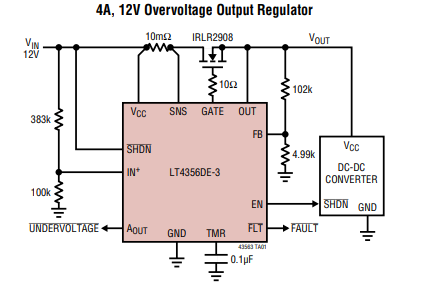

什么是ADI(亚德诺)LT4356-3浪涌限制器？

背对背FET可以代替肖特基二极管用于反向输入保护，减少电压降和功耗。SHDN输入关闭了包括辅助放大器在内的部件，并将静态电流降低到小于7µA。

特性

阻止高压浪涌

可调输出钳位电压

过流保护

宽工作范围：4V至80V

反向输入保护至-60V

低7µA关断电流

可调闩锁故障定时器

控制N沟道MOSFET

停机引脚耐受-60V至100V

故障输出指示

用于电平检测比较器或线性调节器控制器的辅助放大器

提供12针4mm×3mm DFN、10针MSOP和16针SO封装

应用

汽车/航空电子浪涌保护

热插拔/实时插入

电池供电系统的高压侧开关
