L6362A通信收发器器件IC的简述及特性说明

2026/9/29 0:00:00
浏览次数: 11

L6362A是符合PHY2（3线连接）的IO-Link和SIO模式收发器设备，支持COM1（4.8千波特）、COM2（38.4千波特）和COM3（230.4千波特）模式。输出级可以配置为高侧、低侧或推挽式，并且可以驱动电阻、电容和电感负载。它可以连接到工业24V环境下的传感器芯片。工业环境可以是PLC、IO-Link主站、继电器或阀门。

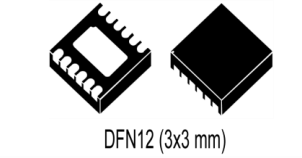

L6362A通信收发器器件IC的简述及特性说明

L6362A在VCC、GND、OUTH、OUTL和I/Q引脚之间受到反极性保护。此外，IC可防止输出短路、过压和冲击电压耐受（±1 kV脉冲幅度，1.2/50µs脉冲持续时间，500Ω电源阻抗）。

功能

电源电压范围为7 V至36 V

5V和3.3V兼容I/O

5V或3.3V、10mA可选线性稳压器

0.3 A输出电流干预阈值

完全受保护的

极性反转

具有切断功能的过载

过热

欠压和过压

GND和Vcc开路

−40至+125°C的工作环境温度

可选输出级：高压侧、低压侧、推挽式

适用于驱动L、C和R负载

30µF输出负载驱动能力

电感器的开关能力高达500 mJ

支持唤醒检测

电感负载的快速退磁

支持COM1、COM2和COM3模式

应用程序

工业传感器

工厂自动化

过程控制
