LTC3026是一个VLDO（非常低的压降）线性稳压器，其工作电压低至1.14V。LDO在源极跟随器配置中使用内部NMOS晶体管作为传输器件。BST引脚为LDO电路提供所需的更高电源，而输出电流直接来自IN输入，用于高效调节。BST引脚可以由外部5V电源在片外供电，也可以通过LTC3026的内部升压转换器产生。
升压转换器操作
对于外部5V电源不可用的应用，LTC3026包含一个内部升压转换器，为LDO提供必要的5V电源。升压转换器利用Burst Mode®操作，在LDO电路所需的相对较低的电流水平下实现高效率。升压转换器在IN和SW引脚之间只需要一个小芯片电感器，在BST处需要一个4.7µF的小电容器。
升压转换器的操作描述如下。在开关周期的前半段，SW和GND之间的内部NMOS开关导通，使电感器电流斜坡化。峰值比较器感测电感器电流何时达到100mA，此时NMOS关断，SW和BST之间的内部PMOS导通，将电感器电流传输到BST引脚。PMOS开关继续向BST供电，直到电感器电流接近零，此时PMOS关断，NMOS重新导通，重复开关循环。
具有滞后的突发比较器监测BST引脚上的电压。当BST高于比较器的上限阈值时，不会发生切换。当BST降至比较器的下限阈值以下时，开关开始，BST引脚被充电。脉冲串比较器的上阈值和下阈值被设置为在BST下保持5V电源，纹波约为40mV至50mV。
必须注意不要将BST引脚短接至GND，因为内部PMOS晶体管的体二极管连接BST和SW引脚。用连接在IN和SW之间的电感器将BST短路到GND可能会将电感器电流斜坡到破坏性水平，从而可能损坏电感器和/或零件。
在升压转换器禁用的情况下运行
LTC3026具有禁用内部升压转换器的选项。在升压转换器禁用的情况下，LTC3026成为自举器件，BST引脚必须由外部5V电源驱动，或者在升压转换器启用的情况下由第二个LTC3026的BST引脚驱动。禁用升压转换器的推荐方法是简单地浮动SW引脚。由于SW引脚浮动，没有能量可以传输到BST，这有效地禁用了升压转换器。
单个LTC3026升压转换器可用于在禁用内部升压转换器的情况下驱动多个自举LTC3026。因此，单个设备可用于为两个（或可能更多）功能正常的LTC3026供电。在所有LTC3026具有相同输入电源（In）的情况下，可以通过浮动SW引脚来禁用自举LTC3026的内部升压转换器。如果LTC3026s未全部连接到同一输入电源，则通过浮动SW引脚禁用自举LTC3026s的内部升压转换器。

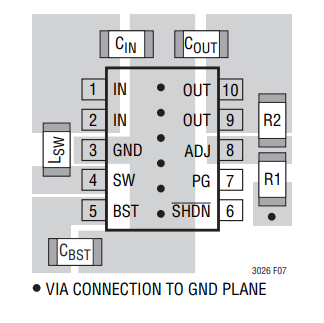

布局注意事项
BST和OUT引脚与其各自的陶瓷旁路电容器的连接应尽可能短。旁路电容器的接地侧应直接连接到接地平面以获得最佳效果，或通过短迹线连接到零件的GND引脚。长迹线会增加电容器的有效串联ESR和电感，从而降低性能。
启用升压转换器后，每当BST引脚需要充电时，SW引脚将在接地和5V之间切换。SW引脚的过渡边缘速率可能非常快（~10ns）。因此，必须注意确保SW节点不会与其他节点（尤其是ADJ引脚）电容耦合。此外，该节点的杂散电容降低了升压转换器的效率和可用电流量。出于这些原因，建议将SW引脚连接到开关电感器，并尽可能缩短迹线。如果用户在SW节点附近有任何敏感节点，可以在两个节点之间放置接地屏蔽以减少耦合。
由于ADJ引脚的阻抗相对较高（取决于所使用的电阻分压器），因此应尽量减少该引脚的杂散电容（<10pF），以防止误差放大器回路中的相移。此外，应特别注意任何可能将外部信号耦合到ADJ引脚上并产生不希望的输出纹波的杂散电容。为了获得最佳性能，请使用短PCB迹线将ADJ引脚连接到R1和R2，并尽量减少ADJ引脚的所有其他杂散电容。
