HMC941ALP4E GaAs MMIC 5位数字衰减器的简述及功能

2026/10/10 14:29:51

浏览次数: 9

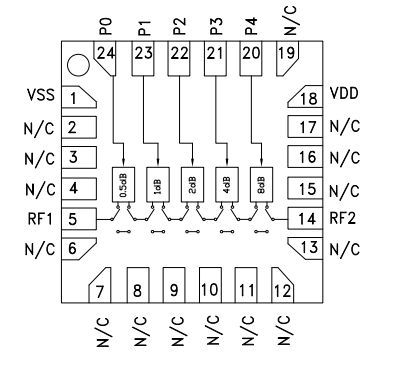

HMC941ALP4E是一款低成本无引线表面安装封装的宽带5位GaAs IC数字衰减器。覆盖0.1至33.0 GHz，插入损耗通常小于4 dB。衰减器位值为0.5（LSB）、1、2、4、8，总衰减为15.5dB。

衰减精度在±0.3 dB典型阶跃误差下表现出色，IIP3为+45 dBm。五个控制电压输入，在+5V和0V之间切换，用于选择每个衰减状态。

功能

0.5 dB LSB阶跃到15.5 dB

每比特一条正控制线

±0.5 dB典型比特误差

高输入IP3:+45 dBm

16mm²无铅SMT塑料封装

HMC941ALP4E非常适合：

光纤和宽带电信

微波无线电和甚小孔径终端

军用无线电、雷达和ECM

空间应用

传感器

测试和测量设备
