TI（德州仪器）TPA3110D2高效D类音频功率放大器的简述及功能

2026/10/10 14:36:19
浏览次数: 8

TPA3110D2是一款15-W（每通道）高效的D类音频功率放大器，用于驱动桥接立体声扬声器。先进的EMI抑制技术允许在输出端使用廉价的铁氧体磁珠滤波器，同时满足EMC要求。SpeakerGuard™扬声器保护电路包括一个可调功率限制器和一个直流检测电路。可调功率限制器允许用户设置低于芯片电源的“虚拟”电压轨，以限制通过扬声器的电流量。直流检测电路测量PWM信号的频率和幅度，如果输入电容器损坏或输入端存在短路，则关闭输出级。

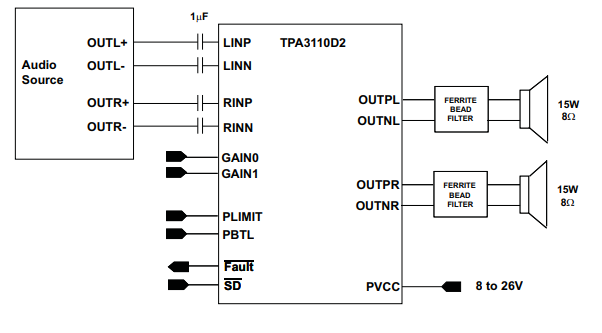

TI（德州仪器）TPA3110D2高效D类音频功率放大器的简述及功能

TPA3110D2可以驱动低至4Ω的立体声扬声器。TPA3110D2的效率高达90%，播放音乐时无需外部散热器。

输出端也完全受到保护，防止对GND、VCC和输出端短路。短路保护和热保护包括自动恢复功能。

功能

从16-V电源以10%THD+N的功率将15-W/ch的功率输入8-Ω负载

从13V电源以10%THD+N的功率将10-W/ch转换为8-Ω负载

从16-V电源以10%THD+N的功率将30-W的功率转换为4-Ω的单声道负载

90%的D级高效运行消除了对散热器的需求

宽电源电压范围允许从8V到26V的操作

无过滤器操作

SpeakerGuard™扬声器保护包括可调功率限制器和直流保护

直通式引脚设计便于电路板布局

具有自动恢复选项的强大针对针短路保护和热保护

卓越的THD+N/Pop免费性能

四种可选的固定增益设置

差分输入

应用程序

电视机

消费类音频设备
