LTC1480低功耗差分线路收发器的简述及特性说明

2026/10/12 13:21:05
浏览次数: 5

LTC1480是一款超低功耗差分线路收发器，在使用单个3.3V电源时提供完全的RS485兼容性。它专为具有扩展共模范围（12V至-7V）的数据传输标准RS485应用而设计。

它还符合RS422的要求，并具有高达2.5Mb/s的高速操作。CMOS设计在不牺牲抗过载或ESD损坏的坚固性的情况下实现了显著的节能。运行时典型的静态电流仅为300µA，停机时为1µA。

驱动器和接收器具有三种状态输出，驱动器输出在整个共模范围内保持高阻抗。热关断电路防止了总线争用或故障引起的过度功耗，该电路迫使驱动器输出进入高阻抗状态。

接收器具有故障安全功能，可在输入保持打开时保证高输出状态。

LTC1480在商业和扩展的工业温度范围内完全指定。

LTC1480提供8引脚SO和DIP封装。

特性

来自单个3.3V电源的真正RS485

低功耗：驱动器禁用时ICC=500µA最大

ICC=600µA最大值，启用驱动器，无负载

关机模式下1µA静态

–7V至12V共模范围允许数据线上设备之间的±7V接地差

过温度保护

通电/断电无故障驱动器输出允许实时插入或移除收发器

驱动器在三态或断电时保持高阻抗

总线上最多32个收发器

10ns偏斜的50ns典型驱动器传播延迟

引脚与LTC485兼容

提供8引脚DIP和SO封装

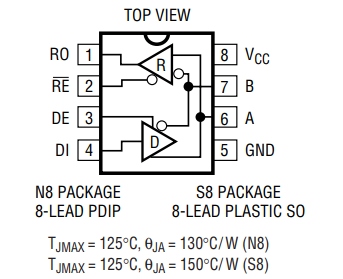

LTC1480低功耗差分线路收发器的简述及特性说明

应用

电池供电的RS485/RS422应用

低功耗RS485/RS422收发器

电平转换器
