LSM6DSOX微控制器的简述及功能分析

2026/10/12 13:43:33
浏览次数: 6

LSM6DSOX是一个系统级封装，具有高性能的3轴数字加速度计和3轴数字陀螺仪。

LSM6DSOX提供了一流的运动感应，可以检测方向和手势，从而为应用程序开发人员和消费者提供比简单地将设备定向到纵向和横向模式更复杂的功能。

事件检测中断实现了高效可靠的运动跟踪和上下文感知，实现了对自由落体事件、6D定向、点击和双击感测、活动或不活动、静止/运动检测和唤醒事件的硬件识别。

LSM6DSOX支持主要操作系统要求，提供真实、虚拟和批处理模式传感器。此外，LSM6DSOX可以有效地运行Android中指定的传感器相关功能，节省电力并加快反应时间。

特别是，LSM6DSOX被设计用于实现硬件功能，如显著运动检测、静止/运动检测、倾斜、计步器功能、时间戳，并支持外部磁力计的数据采集。

LSM6DSOX提供了硬件灵活性，可以将具有不同模式连接的引脚连接到外部传感器，以扩展功能，如添加传感器集线器、辅助SPI等。

高达9k字节的FIFO，具有压缩和动态分配重要数据（即外部传感器、时间戳等）的功能，可实现系统的整体节能。

与整个MEMS传感器模块组合一样，LSM6DSOX利用了已经用于生产微机械加速度计和陀螺仪的强大而成熟的内部制造工艺。各种感测元件是使用专门的微加工工艺制造的，而IC接口是使用CMOS技术开发的，该技术允许设计专用电路，该电路经过修整以更好地匹配感测元件的特性。

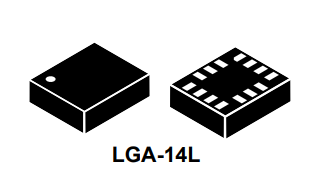

LSM6DSOX采用2.5 x 3.0 x 0.83 mm的小型塑料焊盘栅格阵列（LGA）封装，可解决超紧凑型解决方案。

LSM6DSOX微控制器的简述及功能分析

具备的部分功能如下：

功耗：组合高性能模式下为0.55mA

加速计和陀螺仪均具有低功耗的“始终开启”体验

高达9k字节的智能FIFO

Android兼容

满量程±2/±4/±8/±16 g

满量程±125/±250/±500/±1000/±2000 dps

模拟电源电压：1.71 V至3.6 V

独立IO电源（1.62 V）

紧凑型占地面积：2.5毫米x 3毫米x 0.83毫米

SPI/I²C和MIPI I3CSM串行接口，带主处理器数据同步

陀螺仪和加速度计OIS数据输出的辅助SPI

OIS可从辅助SPI、主接口（SPI/I²C和MIPI I3CSM）配置

先进的计步器、步数检测器和步数计数器

显著运动检测、倾斜检测

标准中断：自由落体、唤醒、6D/4D定向、点击并双击

可编程有限状态机：加速度计、陀螺仪和外部传感器
在线留言询价
