TI（德州仪器）TPS22960单通道负载开关的简述及特性、布局指南！

2026/10/12 13:49:45
浏览次数: 6

TPS22960 是一款小型、超低泄漏电流、单通道负载开关。 该器件需要一个 VBIAS 电压，工作输入电压范围为 0V 至 VBIAS。 它可支持最大 200mA 的持续电流。 此开关可由一个打开/关闭输入 (ON) 控制，此输入可与低压控制信号直接对接。

TI（德州仪器）TPS22968单通道负载开关的简述及特性、布局指南！

TPS22860 采用两种节省空间的 6 引脚 SOT-23 和 SC70 小型封装。 器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。

特性

• 集成单通道负载开关

• 偏置电压范围 (VBIAS)：1.65V 至 5.5V

• 输入电压范围：0V 至 VBIAS

• 导通电阻 (RON)

• VIN = 5V (VBIAS = 5V) 时，RON = 0.73Ω

• VIN = 3.3V (VBIAS = 5V) 时，RON = 0.68Ω

• VIN = 1.8V (VBIAS = 5V) 时，RON = 0.63Ω

• 200mA 最大持续开关电流

• 超低泄漏电流

• VIN 泄漏电流 = 2nA

• VBIAS 泄漏电流（5.5V 时）= 10nA

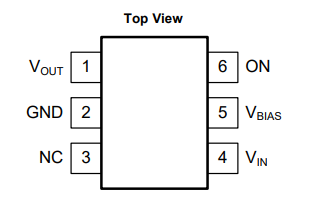

• 6 引脚小外形尺寸晶体管 (SOT)-23 封装或 SC70 封装

• 静电放电 (ESD) 性能经测试符合 JESD 22 规范

• 2kV 人体放电模式 (HBM) 和 1kV 组件充电模式 (CDM)

应用

可穿戴产品

物联网

无线传感器网络

TPS22960布局指南

为了使设备达到最佳运行性能，请使用良好的PCB布局实践，包括：VIN和VOUT轨道应尽可能短和宽，以适应高电流。

应使用低ESR陶瓷旁路电容器将VIN引脚旁路接地。典型的推荐旁路电容为1-µF陶瓷，带X5R或X7R电介质。该电容器应尽可能靠近设备引脚放置。

应使用低ESR陶瓷旁路电容器将VOUTpin旁路接地。典型的推荐旁路电容是X5R或X7R介电额定值的VIN旁路电容器的十分之一。该电容器应尽可能靠近设备引脚放置。
