UCC27524A-Q1低压侧栅极驱动器的简述、特性及应用范围分析

2026/10/12 14:12:21
浏览次数: 5

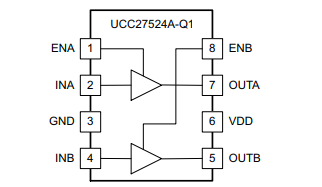

UCC27524A-Q1器件是一种双通道、高速、低压侧栅极驱动器器件，能够有效地驱动MOSFET和IGBT功率开关。UCC27524A-Q1器件是UCC2752x系列的变体。

UCC27524A-Q1器件增加了直接在输入引脚处处理-5V的能力，以提高鲁棒性。UCC27524A-Q1器件是一个双非反相驱动器。UCC27524A-Q1器件采用固有地最小化直通电流的设计，能够将高达5A源和5A汇的高峰值电流脉冲传输到电容性负载中，同时具有轨对轨驱动能力和极小的传播延迟（通常为17ns）。

UCC27524A-Q1低压侧栅极驱动器的简述、特性及应用范围分析

此外，驱动器在两个通道之间具有匹配的内部传播延迟，非常适合需要具有关键时序的双栅极驱动器的应用，如同步整流器。这也使得能够并联连接两个通道，以有效地提高电流驱动能力，或者用单个输入信号并联驱动两个开关。

输入引脚阈值基于TTL和CMOS兼容的低压逻辑，该逻辑是固定的，与VDD电源电压无关。高阈值和低阈值之间的宽滞后提供了出色的抗噪性。

功能：

具备汽车应用资格

AEC-Q100合格，结果如下

设备温度等级1

行业标准引脚

两个独立的栅极驱动通道

5A峰值源极和漏极驱动电流

每个输出的独立启用功能

与电源电压无关的TTL和CMOS兼容逻辑阈值

用于高抗噪性的滞后逻辑阈值

能够处理输入端的负电压（-5V）

输入和启用引脚电压电平不受VDD引脚偏置电源电压的限制

4.5V至18V单电源范围

VDD-UVLO期间输出保持低电平（确保通电和断电时无故障运行）

快速传播延迟（典型值为17ns）

快速上升和下降时间（典型值为6ns和10ns）

2信道间1ns典型延迟匹配

能够并联两个输出以获得高驱动电流

当输入浮动时，输出保持在低电平

SOIC-8和VSSOP-8 PowerPad™软件包选项

工作温度范围为-40°C至150°C

应用范围：

汽车

开关电源

DC-DC转换器

电机控制、太阳能

用于GaN等新兴宽带隙功率器件的栅极驱动
