AD8227是一款低成本、宽电源范围的仪表放大器，只需要一个外部电阻器即可设置5到1000之间的任何增益。
AD8227设计用于处理各种信号电压。宽输入范围和轨到轨输出允许信号充分利用电源轨。由于输入范围也可能低于负电源，因此可以在不需要双电源的情况下放大接地附近的小信号。

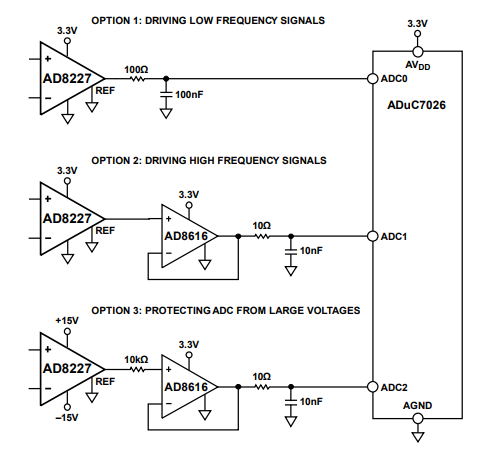

下图显示了驱动ADC的几种不同方法。本例选择ADuC7026微控制器中的ADC，因为它具有大多数现代ADC的典型无缓冲电荷采样架构。这种类型的架构通常需要ADC和放大器之间的RC缓冲级才能正常工作。
选项1显示了驱动电荷采样ADC所需的最小配置。电容器为ADC采样电容器提供电荷，电阻器保护AD8227免受电容的影响。为了保持AD8227的稳定，电阻器和电容器的RC时间常数需要保持在5μs以上。该电路主要用于低频信号。
选项2显示了用于驱动高频信号的电路。它使用具有相对较高带宽和输出驱动的精密运算放大器（AD8616）。该放大器可以以更高的时间常数驱动电阻器和电容器，因此适用于更高频率的应用。
选项3适用于AD8227需要在大电压电源下运行但驱动单电源ADC的应用。在正常操作中，AD8227的输出保持在ADC范围内，AD8616只是对其进行缓冲。但是，在故障情况下，AD8227的输出可能会超出AD8616和ADC的供电范围。这在电路中不是问题，因为两个放大器之间的10 kΩ电阻器将流入AD8616的电流限制在安全水平。
