IR3899A 单电压同步降压调节器的简述及功能

2026/10/13 13:58:40
浏览次数: 4

IR3899A是一款易于使用、完全集成的dc-dc降压稳压器。板载PWM控制器和集成自举二极管的MOSFET使IR3899A成为一种占地面积小的解决方案，提供高效的电力输送。此外，它使用快速恒定导通时间（COT）控制方案，简化了设计工作并提供了快速的控制响应。

IR3899A有一个内部低压差稳压器，允许使用单个电源运行。IR3899A是一款多功能稳压器，提供600 kHz至2 MHz的可编程开关频率、两种可选电流限制、强制连续导通模式（FCCM）和二极管仿真模式（DEM）操作。

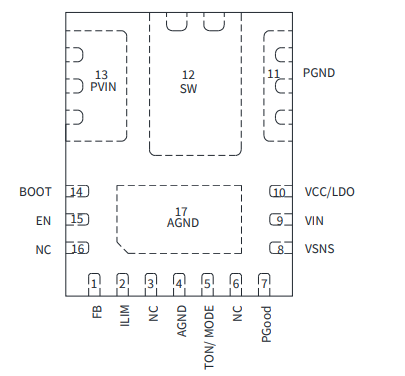

IR3899A 单电压同步降压调节器的简述及功能

它还具有重要的保护功能，如预偏置启动、热补偿电流限制、过压和欠压保护以及热关断，以便在发生故障时提供所需的系统级安全性。

功能

单个4.3V至17V应用

精确参考电压（0.6 V+/-0.5%）

增强型快速COT引擎，陶瓷输出电容器稳定，无需外部补偿

可选的强制连续导通模式或二极管仿真，以提高轻负载效率

可编程开关频率从600 kHz到2 MHz

启用具有电压监测功能和电源良好输出的输入

具有2ms软启动时间和增强预偏置启动的单调启动

具有两种可选设置的热补偿内部过电流保护

热关断

工作结温：-40°C<TJ<125°C

小尺寸：4毫米x 5毫米PQFN

应用程序

服务器应用程序

存储应用程序

电信和数据通信应用

分布式负载点电源架构
