MAX7300 I/O 扩展器IC的简述及功能、应用

2026/10/13 14:08:21
浏览次数: 6

MAX7300紧凑型串行接口I/O扩展外围设备为微处理器提供了多达28个端口。每个端口均可由用户单独配置为逻辑输入或逻辑输出。

每个端口都可以配置为能够吸收10mA和提供4.5mA的推挽逻辑输出，或者具有可选内部上拉的施密特逻辑输入。七个端口具有可配置的转换检测逻辑，在端口逻辑电平发生变化时会产生中断。MAX7300通过I²C兼容的2线串行接口进行控制，并使用四电平逻辑，仅允许从两个选择引脚访问16个I²C地址。

MAX7300 I/O 扩展器IC的简述及功能、应用

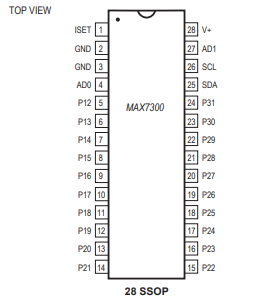

MAX7300AAX和MAX7300ATL有28个端口，分别采用36针SSOP和40针TQFN封装。MAX7300AAI和MAX7300ATI有20个端口，有28针SSOP和TQFN封装。

功能

400kbps I2C兼容串行接口

2.5V至5.5V操作

-40°C至+125°C温度范围

20或28个I/O端口，每个端口可配置为

推拉逻辑输出

施密特逻辑输入

带内部上拉的施密特逻辑输入

11μA（最大）关断电流

七个I/O端口的逻辑转换检测

应用

白色家电

工业控制器

系统监控
