ZX60-06183LPN+超低相位噪声放大器的简述及特性

2026/10/15 14:04:35

浏览次数: 5

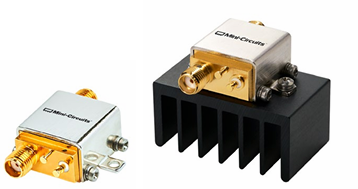

Mini-Circuits的ZX60-06183LPN+是一款超低相位噪声放大器，采用MCL自己的基于GaAs HBT的放大器LVA 6183PN+，在6至18 GHz的整个频率范围内提供性能。

该设计在146 mA的单+8 V电源上运行，采用坚固紧凑的一体式外壳（0.74“x 0.75”x 0.46“），带有集成SMA母连接器，使其成为苛刻操作条件和拥挤系统布局中使用的理想选择。提供兼容的散热器（未安装），便于设置和独立操作。

ZX60-06183LPN+超低相位噪声放大器的简述及特性

具备的特性

宽带覆盖，6至18 GHz

超低相位噪声，-169 dBc/Hz典型值。10 kHz偏移

高输出P1dB，+18dBm典型值。

高输出IP3，+28 dBm典型值。

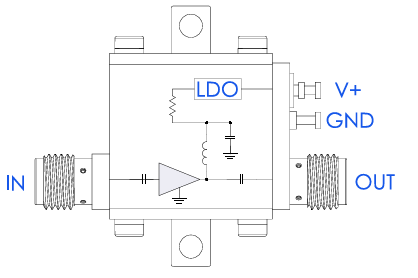

内部电压调节和反向电压保护

LVA-6183PN+MMIC的理想评估模块

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电系统

信号分配网络
