TERM-10W-183S+终端 SMA-M的简述及特性、应用

2026/10/15 14:13:55

浏览次数: 5

Mini-Circuits的TERM-10W-183S+是一款宽带50Ω 能够吸收从DC到18GHz高达10W的信号的高功率终端。它在整个工作频率范围内提供了出色的回波损耗，有效地以最小的反射耗散信号功率。

该型号的SMA公接口允许与任何SMA母连接器配合。该装置结构坚固，寿命长，采用钝化不锈钢外壳。

具备的特性

宽带操作，直流至18 GHz

输入功率处理，10 W

出色的驻波比，1.07:1典型值。

坚固结构

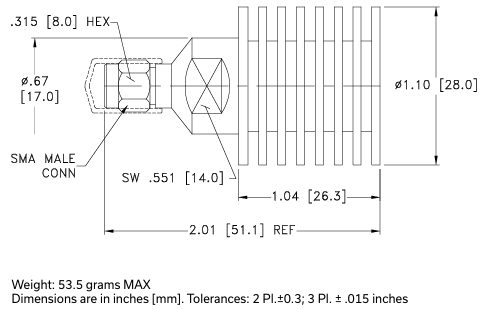

TERM-10W-183S+终端 SMA-M的简述及特性、应用

应用

蜂窝通信

卫星通信

测试设置

国防和雷达
