ZHL20M1G0100+ AB类高功率放大器的简述及特性

2026/10/15 14:18:45

浏览次数: 4

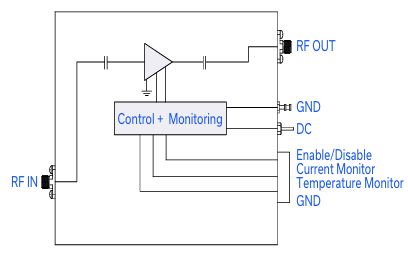

ZHL20M1G0100+是一款AB类高功率放大器，在20至1000 MHz频带内提供典型的100W饱和功率，非常适合各种高功率测试设置以及通信、雷达等应用。

设计坚固的放大器提供无条件的稳定性和内置保护，防止反极性、过热和电流消耗。放大器的输出级可以在40W的输出功率下工作两分钟。放大器有一个启用引脚以及电流和温度的模拟输出。

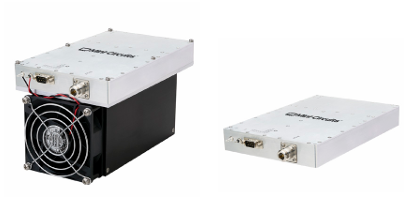

坚固的铝合金外壳尺寸为230x150x30mm，输入端有SMA连接器，输出端有N连接器。散热片和风扇附件用于冷却是可选的。

ZHL20M1G0100+ AB类高功率放大器的简述及特性

具备的特性

饱和功率，典型值100W

宽带，20至1000MHz

高增益，典型值52 dB

自我保护，防止过热和反极性

内置限流器

启用功能

模拟电流监测器输出

模拟温度输出

应用

大功率测试装置

老化设置

沟通

雷达
